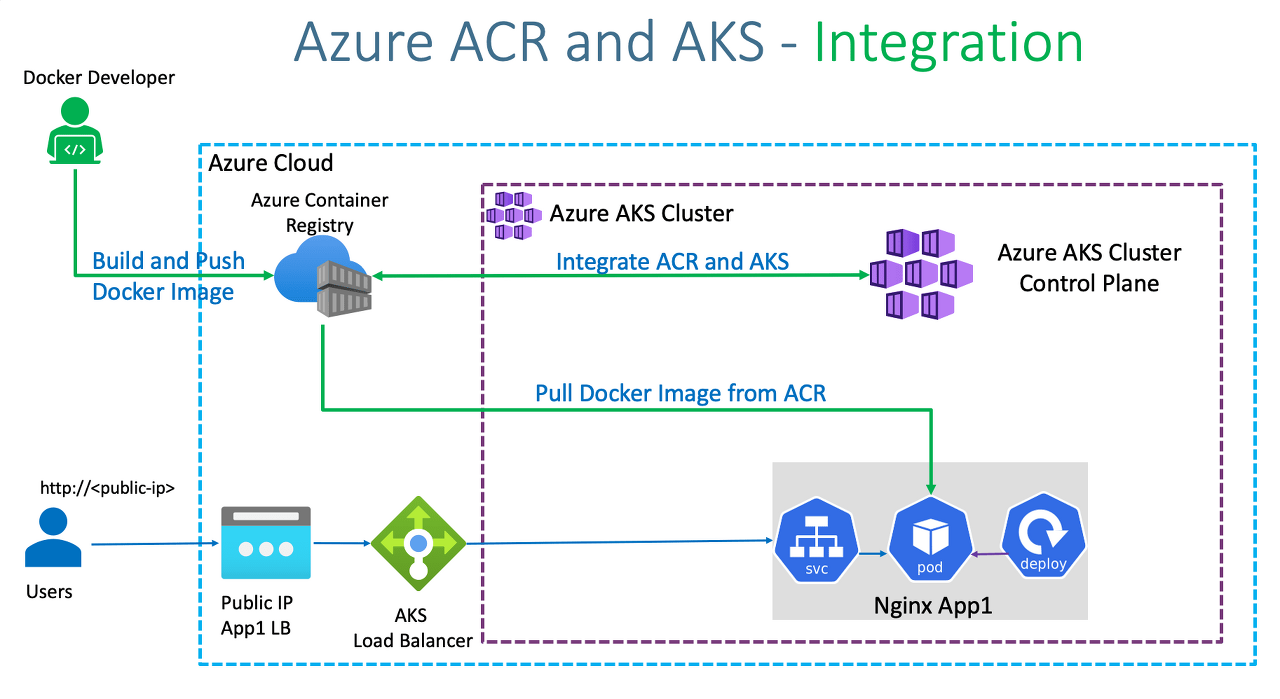

Azure ACR and AKS - Integration ⓒ https://stacksimplify.com



실습하기

AKS를 위한 애플리케이션 준비하기

애플리케이션 코드 가져오기

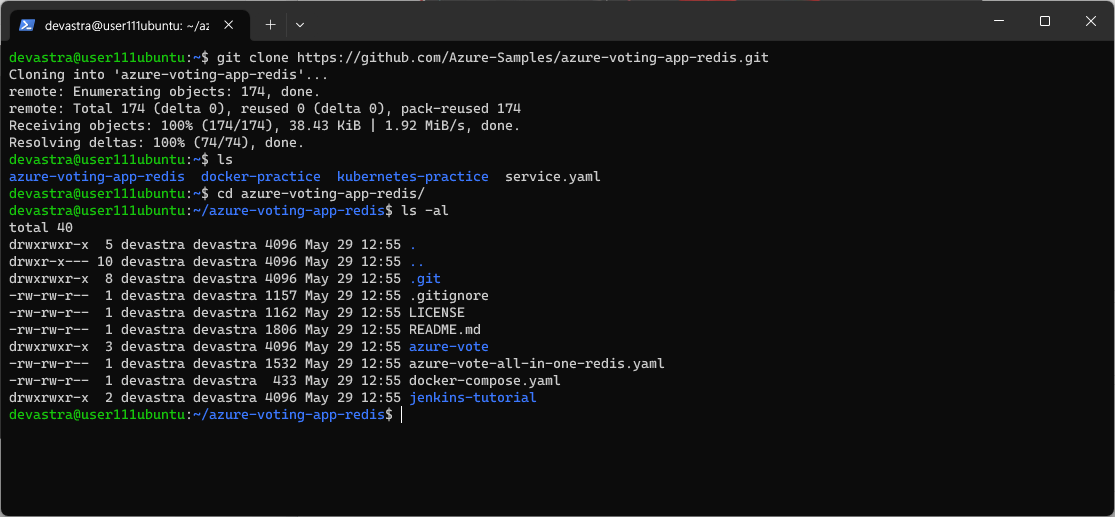

• 다음 명령을 실행하여 애플리케이션 예제를 개발 환경에 복제한다. 그리고 파일 목록을 확인한 후, 복제된 디렉터리에 진입한다. 그리고 내부의 파일 목록을 확인해본다.

$ git clone https://github.com/Azure-Samples/azure-voting-app-redis.git



컨테이너 이미지 만들기

• 우선, 다음 명령을 실행하여 @docker-compise@ 패키지를 설치해준다.

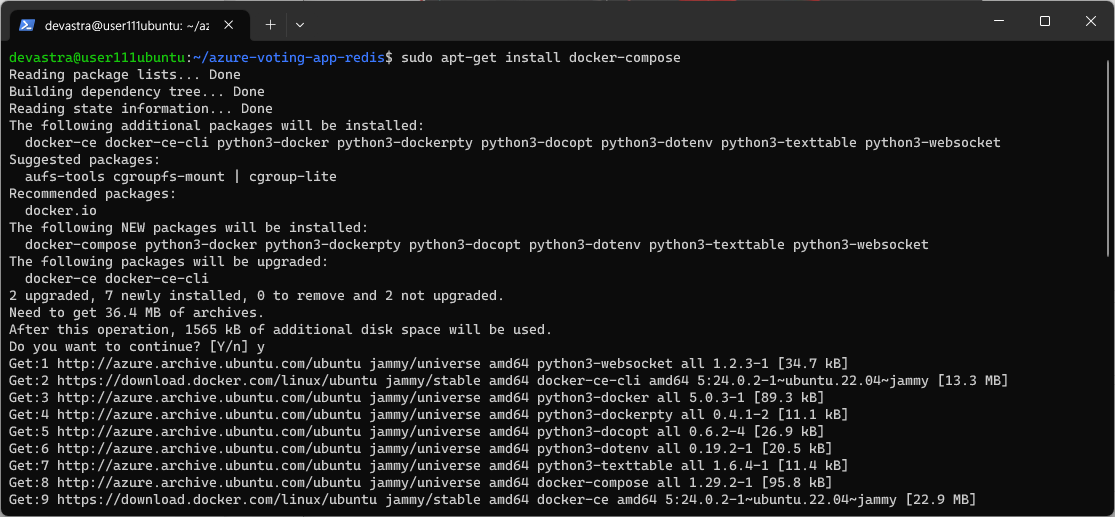

$ sudo apt-get install docker-compose



• 그리고 다음 명령을 실행한다. 이 명령은 샘플 @docker-compose.yaml@ 파일을 사용하여 컨테이너 이미지를 만들고, @Redis@ 이미지를 다운로드하고, 애플리케이션을 시작한다.

$ docker-compose up -d

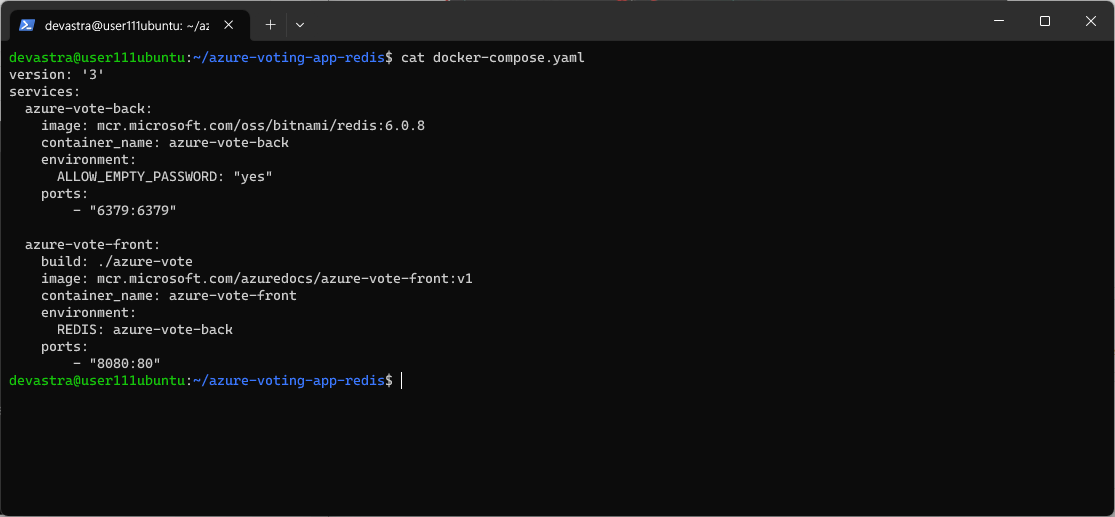

docker-compose.yaml 파일 내부의 모습

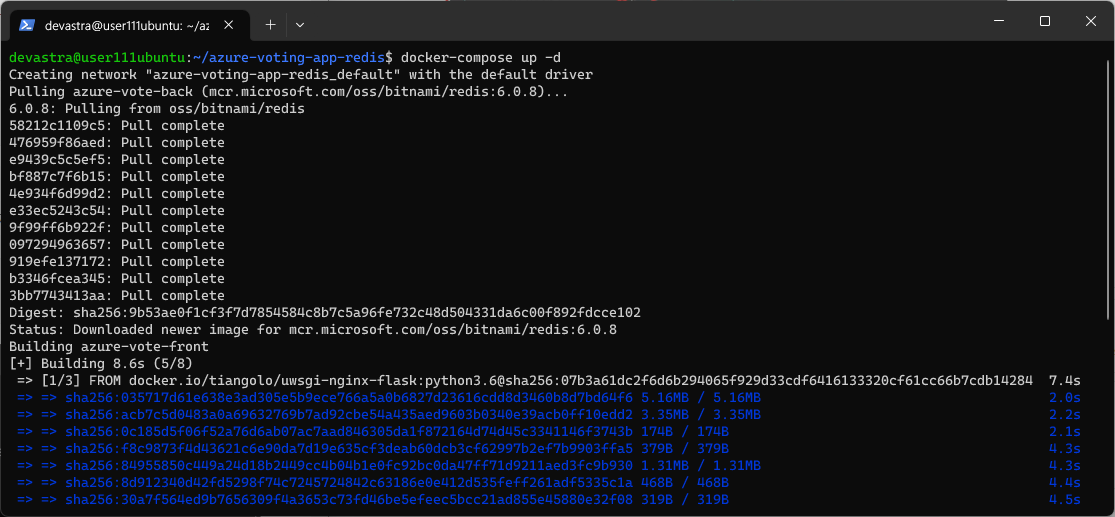

docker-compose up -d 명령을 실행한 후의 모습

• 다음 명령을 실행하여 도커에서 실행 중인 이미지들을 확인해본다.

$ docker images

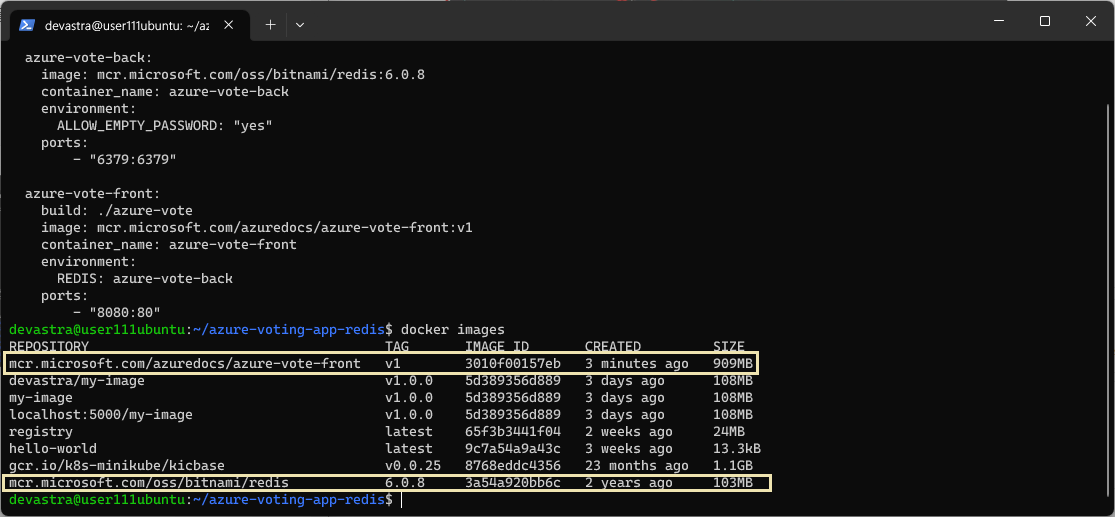

'azure-vote-front' 이미지와 'redis' 이미지를 확인할 수 있다.

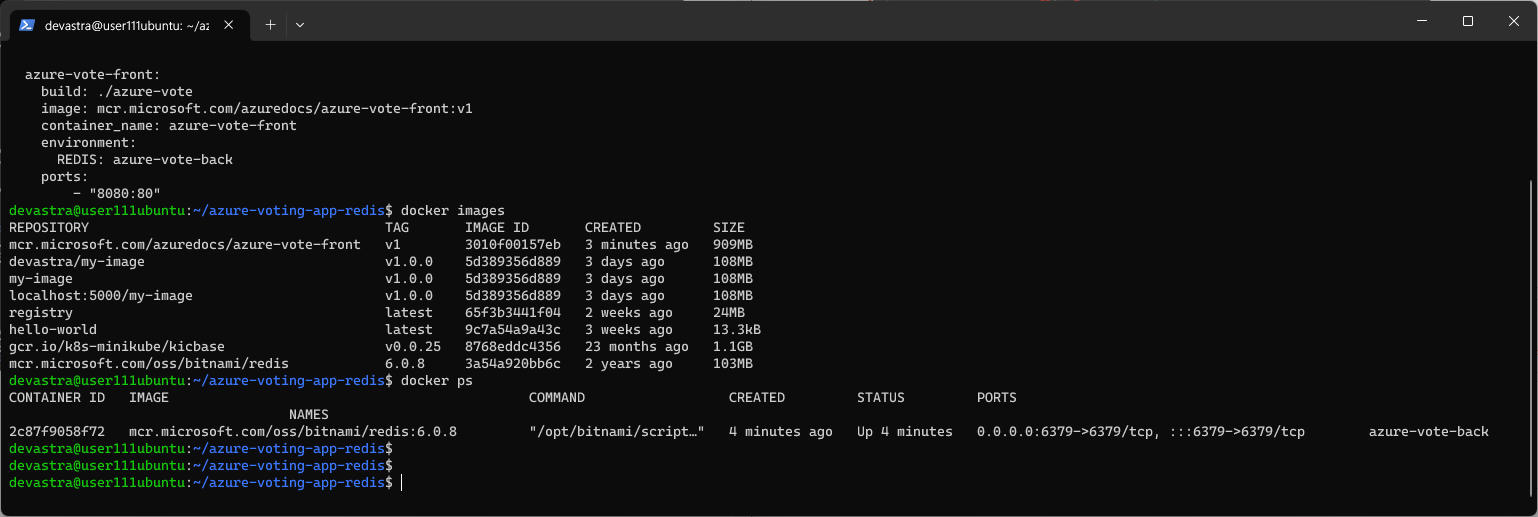

• 다음 명령을 실행하여 도커에서 실행 중인 프로세스들을 확인해본다.

$ docker ps

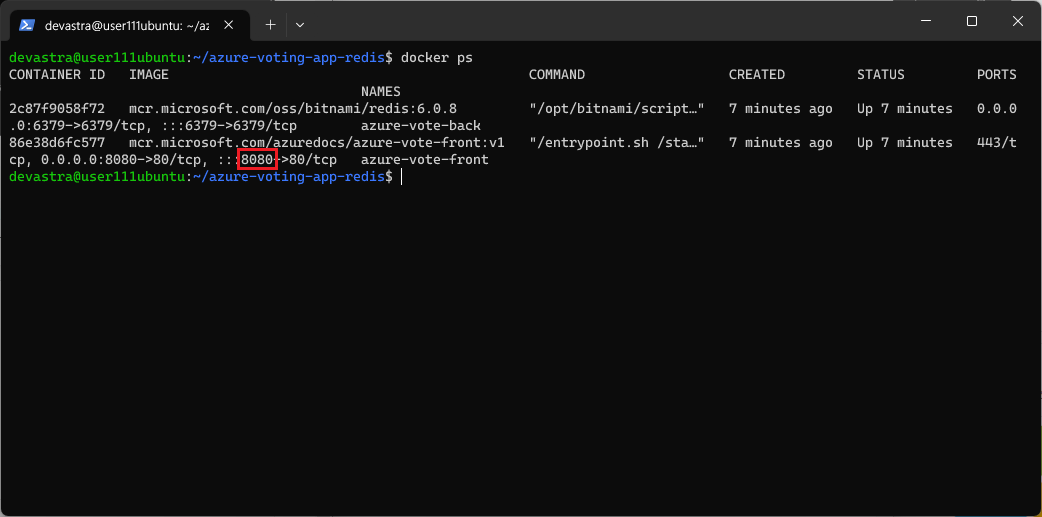

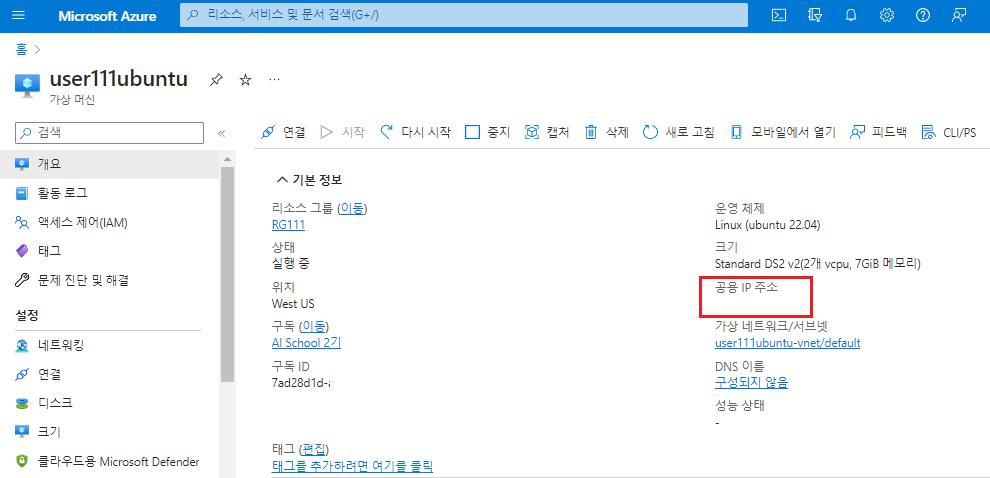

• 애저 포털에서 생성한 우분투 가상 머신의 공용 IP 주소와 터미널에서 @docker ps@ 명령을 실행해 확인한 포트 번호를 이용하여 로컬 PC의 웹 브라우저 검색창을 통해 접속해본다.

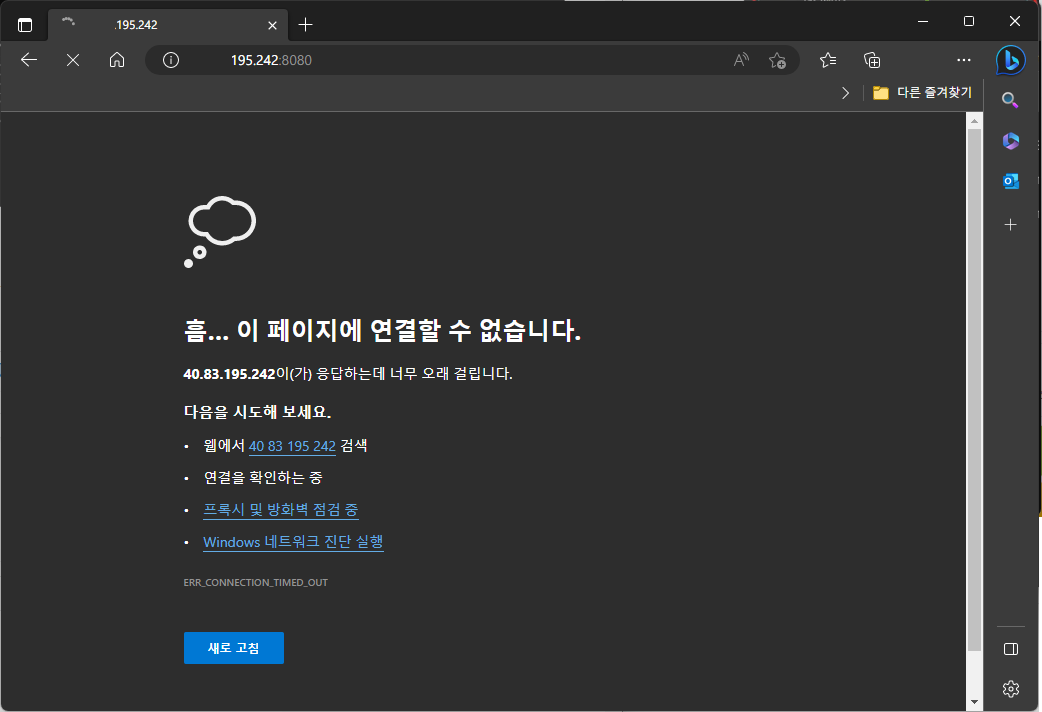

애저에서 보안을 위해 기본적으로 막아 놓았기 때문에, 접속이 되지 않는다.

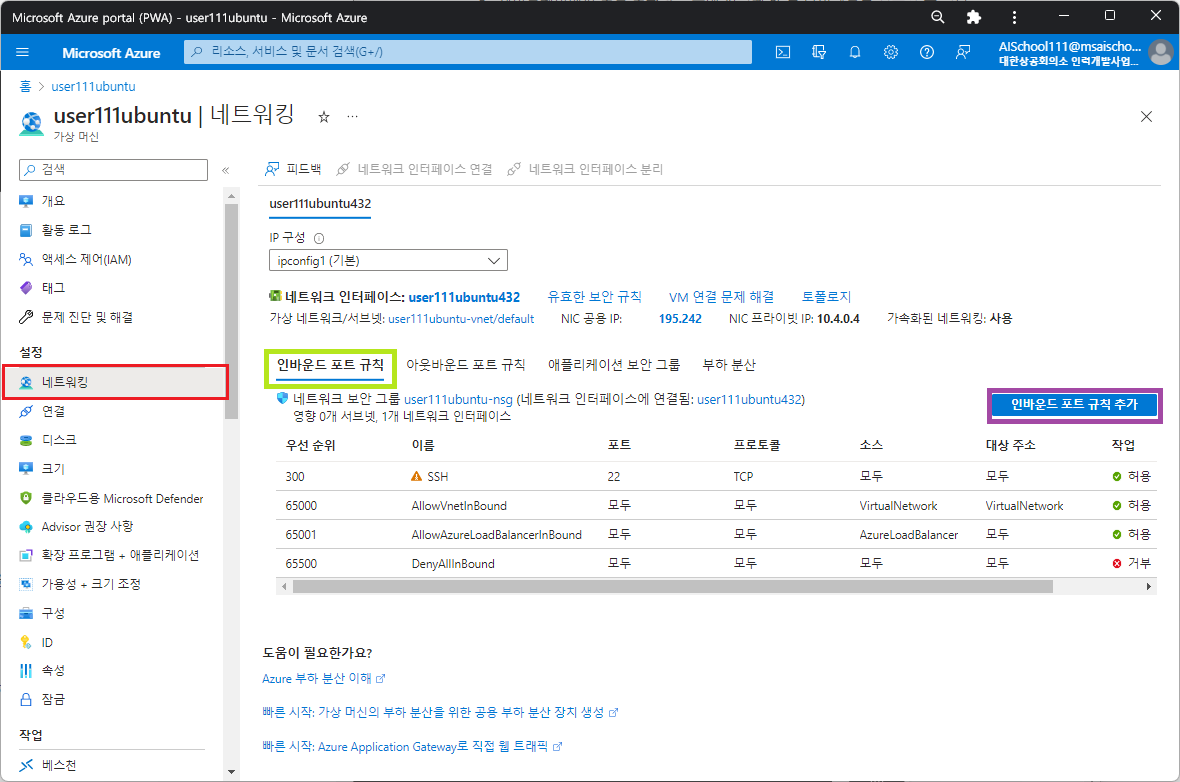

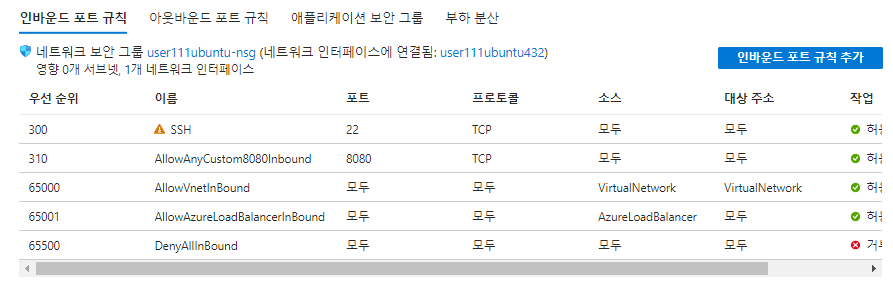

• 해당 주소로 접속하려면 @8080@ 포트에 대해서 접속을 허가해주는 작업을 해주어야 한다. 애저 포털의 우분투 가상머신 리소스 페이지로 진입한다. 그리고 @[네트워킹]@ 탭을 클릭한다. 그리고 @[인바운드 포트 규칙 추가]@ 버튼을 누른다.
  • 인바운드 : 가상머신으로 들어오는 트래픽
    • 클라우드는 기본적으로 인바운드 트래픽에 대해서는 비용을 청구하지 않는다.
  • 아웃바운드 : 가상머신에서 나오는 트래픽

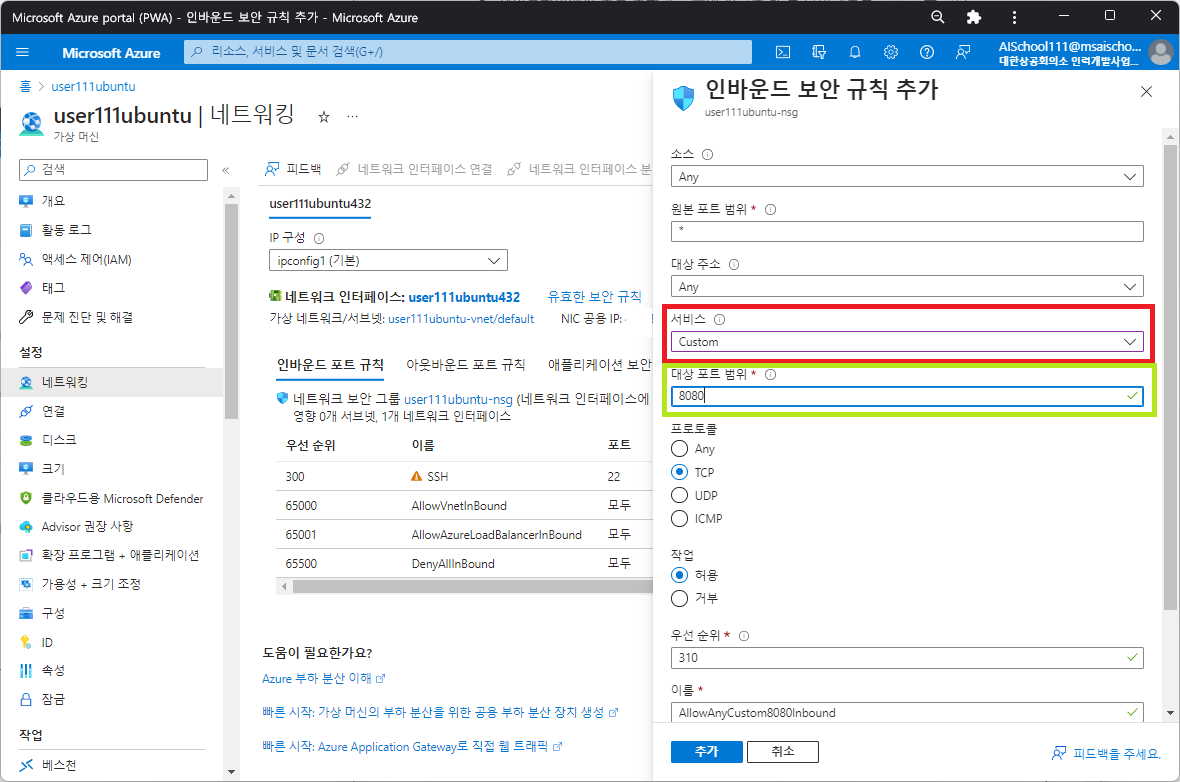

• @[서비스]@는 @Custom@으로, @[대상 포트 범위]@는 @8080@으로 설정해준다. 그리고 @[추가]@ 버튼을 클릭한다.



• 들어온 요청이 밖으로도 나갈 수 있도록 '아웃바운드 포트 규칙' 또한 만들어준다.

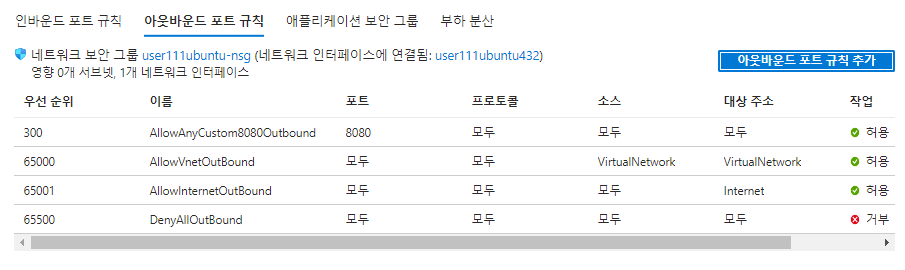

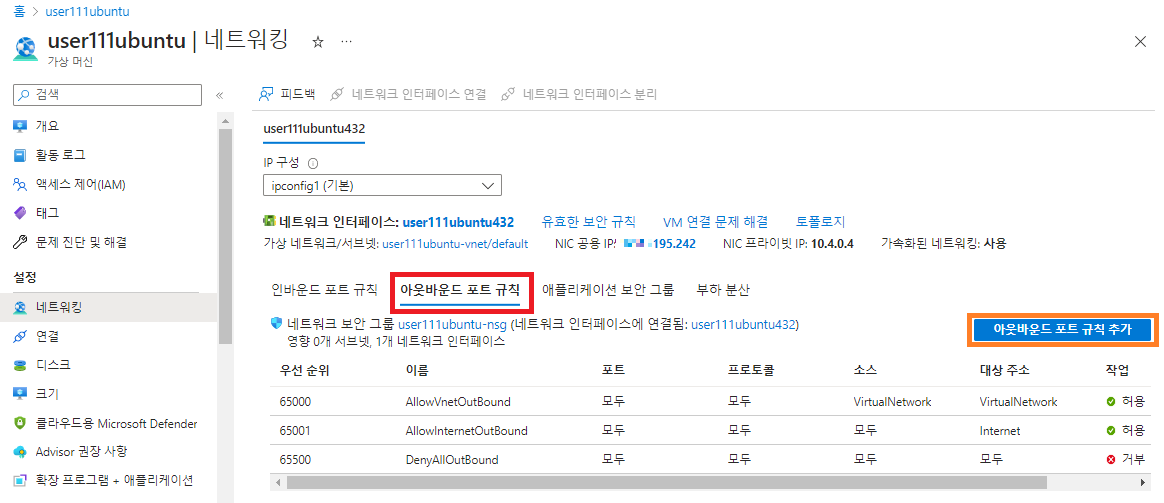

• @[아웃바운트 포트 규칙]@ 탭을 클릭한 후, @[아웃바운드 포트 규칙 추가]@ 버튼을 클릭한다.

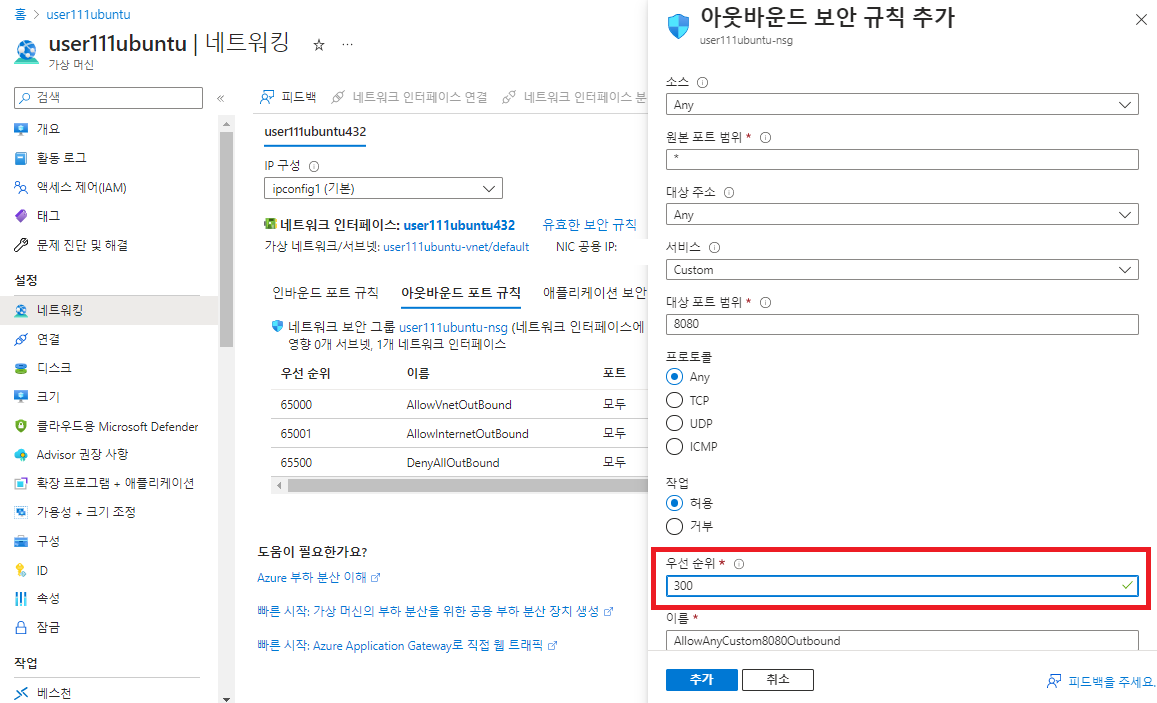

• @[우선 순위]@를 @300@번 정도로 입력한 후, @[추가]@ 버튼을 클릭한다.



로컬에서 애플리케이션 테스트해보기

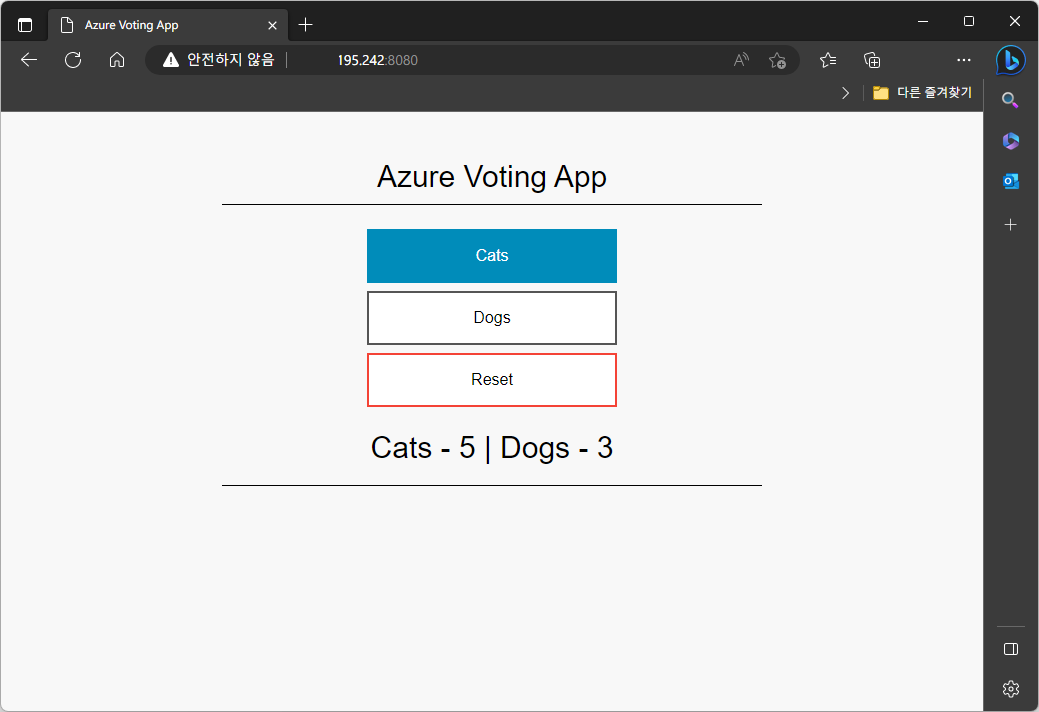

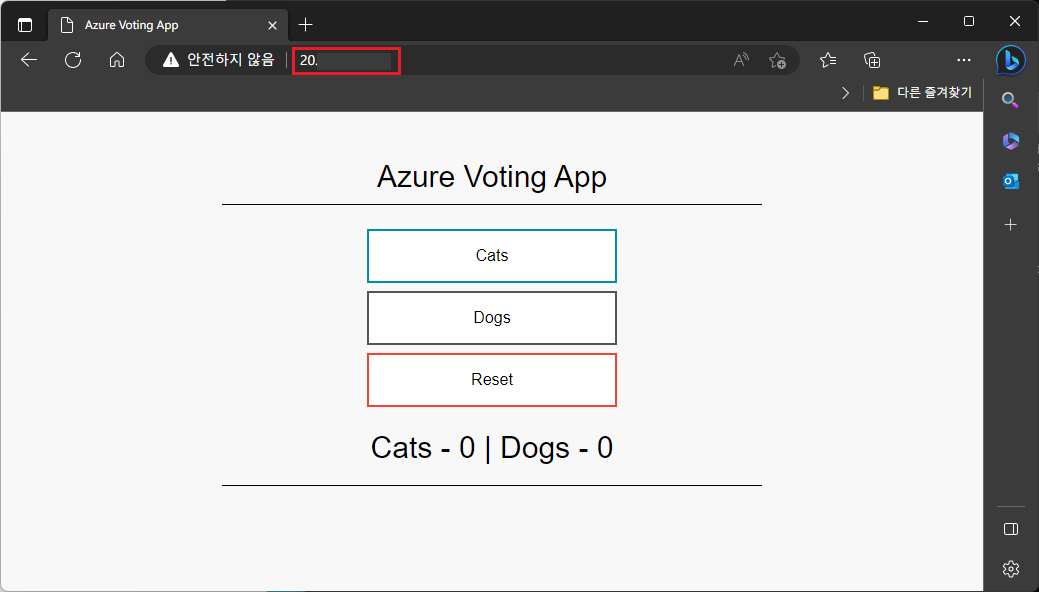

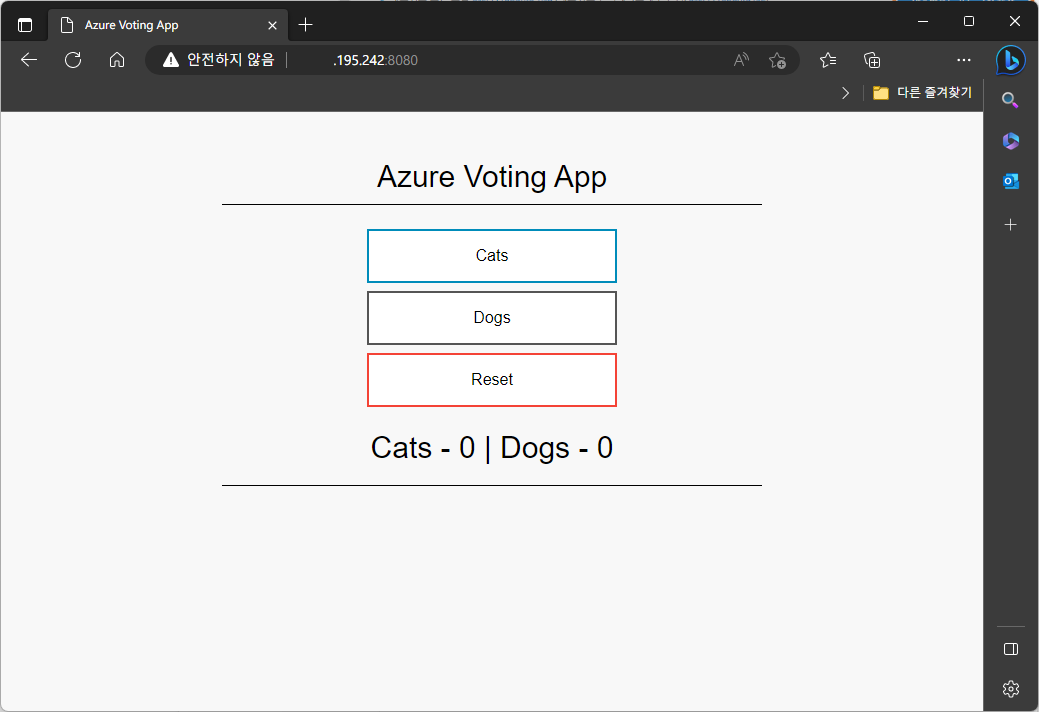

• 다시 웹 브라우저에서 IP 주소와 포트 번호를 이용하여 접속해본다. 성공적으로 접속되는 것을 확인할 수 있다.



리소스 정리하기

• 다음 명령을 실행하면 컨테이너 인스턴스 및 리소스를 중지하고 제거한다.

$ docker-compose down



• 다음 명령들을 실행하여 도커에서 실행 중인 이미지와 컨테이너들을 확인해본다.

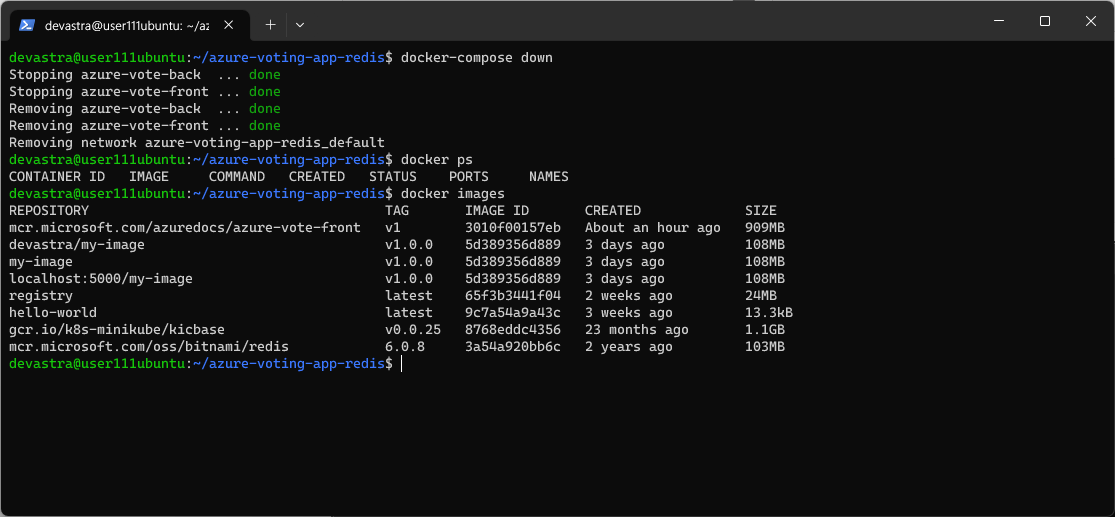

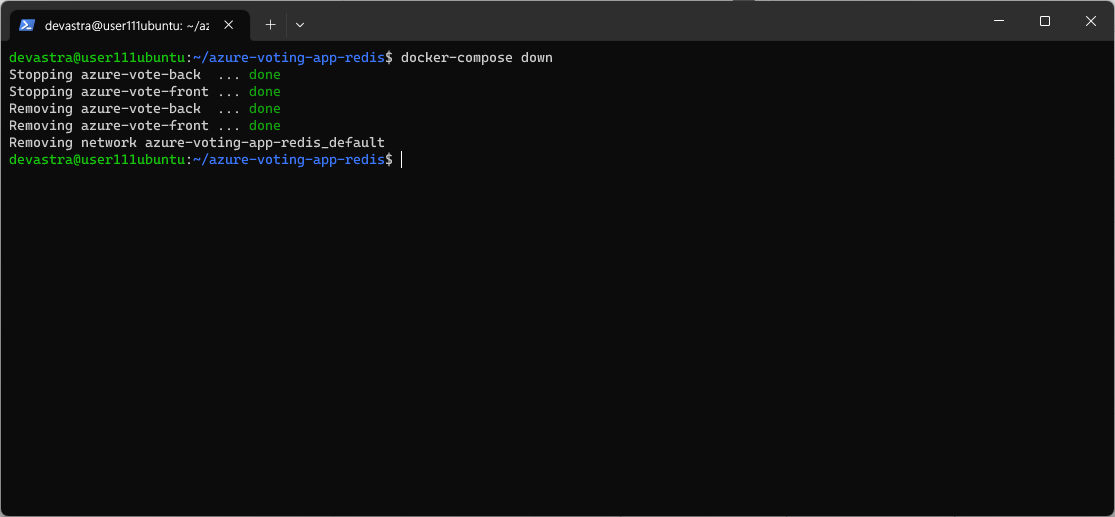

컨테이너는 메모리에서 내려갔고, 이미지 파일만 남은 것을 확인할 수 있다. (서비스가 다운(Down)되었다.)



• 다시 서비스를 키고 싶으면 @docker-compose up -d@ 명령을 실행하면 된다.

$ docker-compose up -d



애저 컨테이너 레지스트리(ACR; Azure Container Registry) 만들기

• 애저(Azure) 안에서 도커의 이미지를 저장하고 관리해주는 것이 ACR(Azure Container Registry)이다.



Azure CLI 설치하기

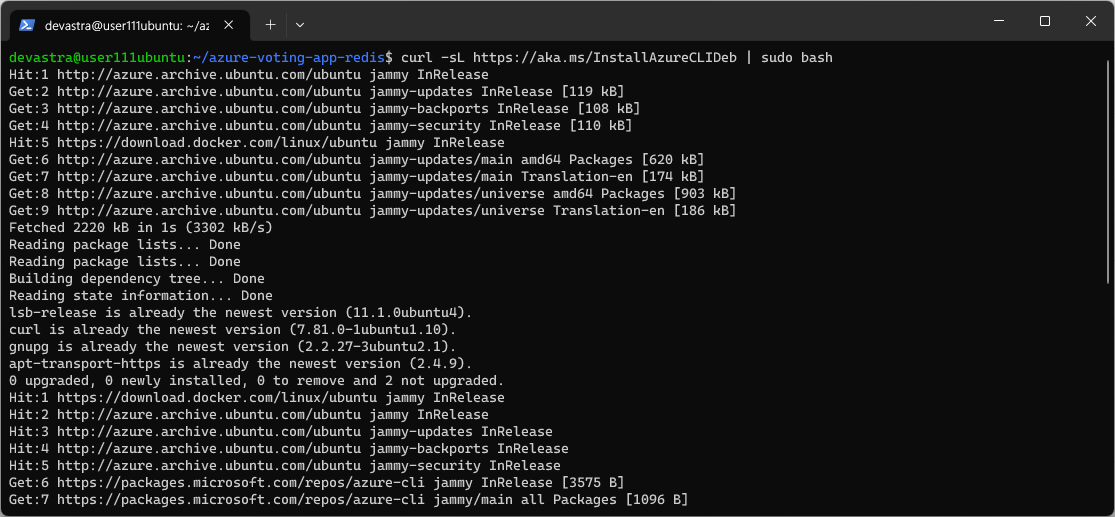

• Azure CLI를 이용하여 작업을 진행할 것이기 때문에 다음 명령을 실행하여 Azure CLI를 설치해준다.

$ curl -sL https://aka.ms/InstallAzureCLIDeb | sudo bash

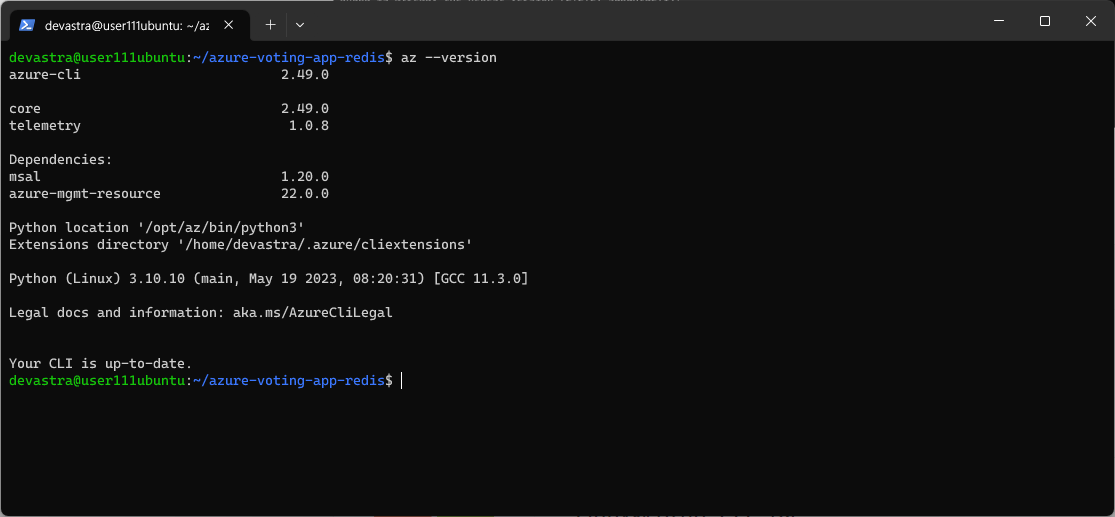

• 설치가 완료된 후, 다음 명령을 실행하여 제대로 설치가 되었는지 확인한다.

$ az --version

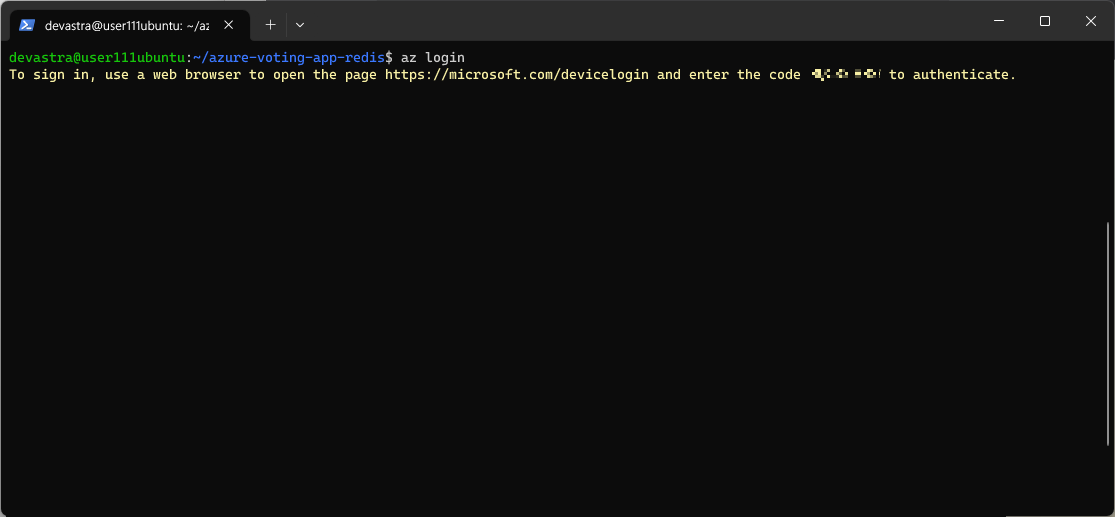

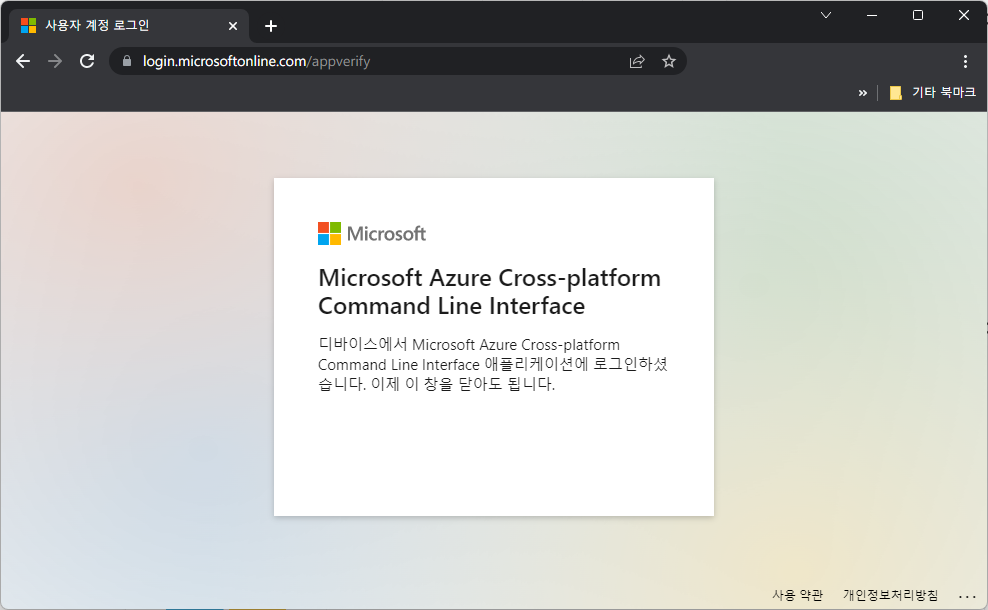

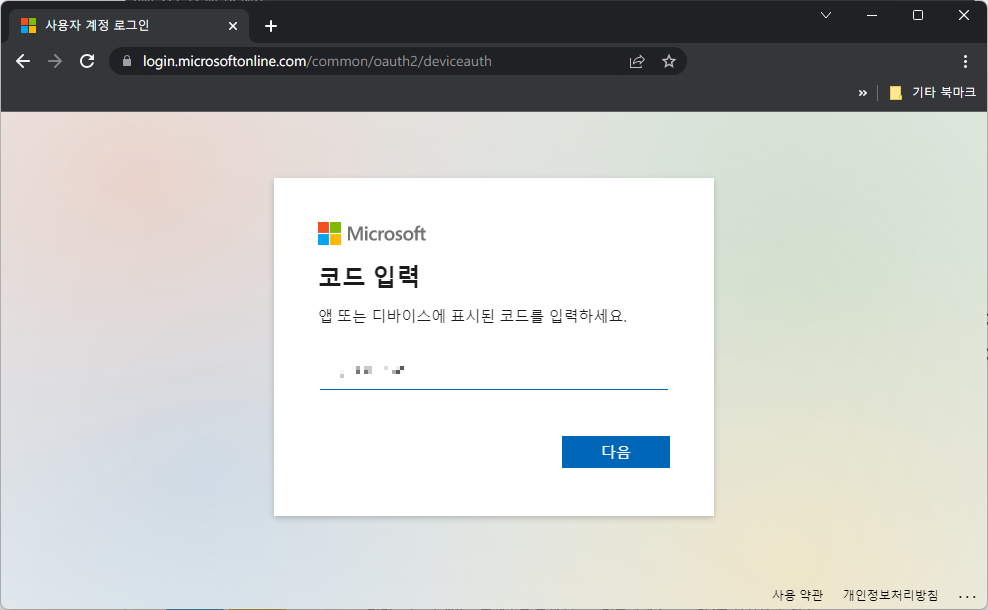

• 다음 명령을 실행하여 애저(Azure)에 로그인을 한다. 터미널에서 접속해야 할 URL과 인증 코드를 보여준다. 로컬 PC의 웹 브라우저의 검색창에 입력하여 인증 코드를 입력한다. 인증 및 로그인에 성공하면 구독 정보가 표시된다.

$ az login

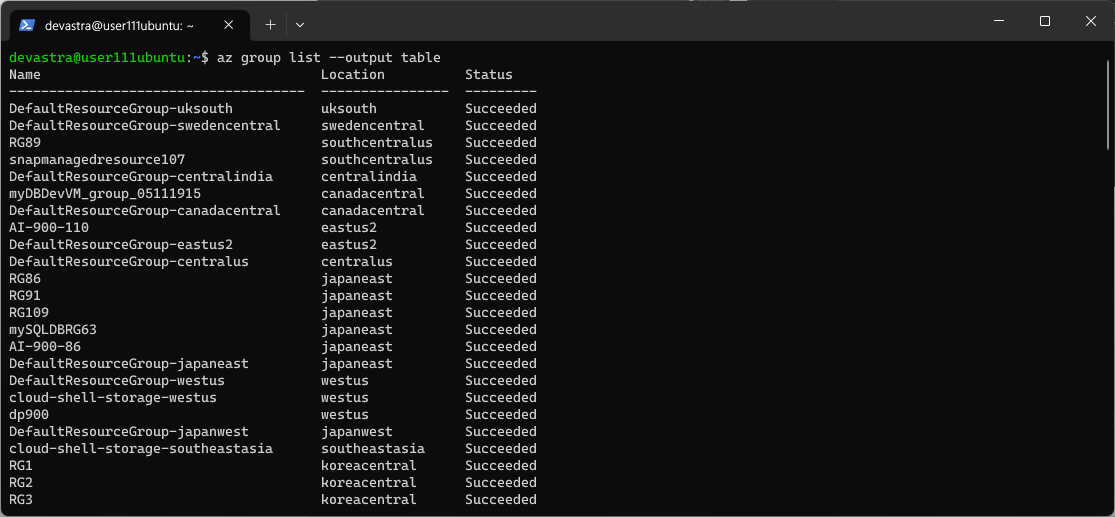

• 참고로 다음의 명령을 실행하면, 리소스 그룹 목록을 확인할 수 있다.

$ az group list

$ az group --output table

$ az group list --output table | grep <리소스그룹이름>    # <리소스그룹이름> 조회

$ az group list --output table > a.txt    # 리소스 그룹 목록을 a.txt 파일에 저장



• 리눅스에 Azure CLI 설치하는 것과 관련된 자세한 내용은 아래의 공식 문서를 참고한다.

Linux에 Azure CLI 설치



ACR 만들기

• 다음 명령을 실행하여 ACR을 생성한다.
  • @--resource-group@ 옵션을 통해 ACR을 생성할 리소스 그룹의 이름을 설정해준다.
  • @--name@ 옵션을 통해 생성할 ACR의 이름을 설정해준다.
  • @--sku@ 옵션을 통해 생성하려는 대상의 스펙을 설정해준다. 기본(@Basic@)으로 설정해준다.

$ az acr create --resource-group RG111 --name labuser111acr --sku Basic

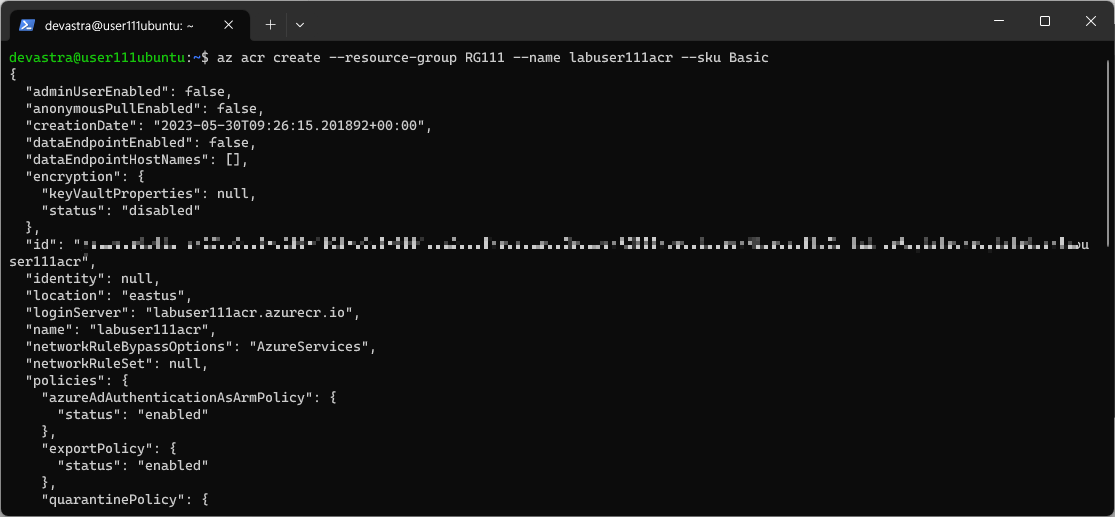

생성 결과가 JSON 형태로 출력된다.



• 애저 포털에서 본인의 리소스 그룹 페이지(@RG111@)에서 ACR이 제대로 생성되었는지 확인해보자.

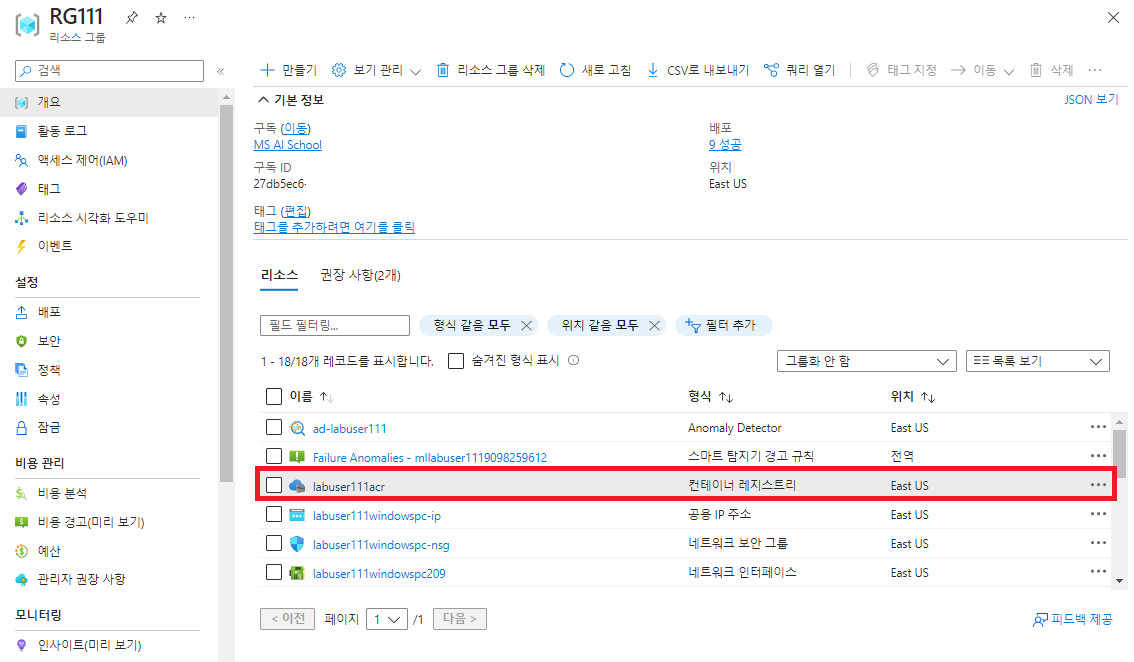

이름이 labuser111인 ACR이 생성된 것을 확인할 수 있다.



ACR에 로그인하기

• 다음 명령을 실행하여 생성한 ACR(@labuser111acr@)에 로그인을 해준다.

$ az acr login --name labuser111acr

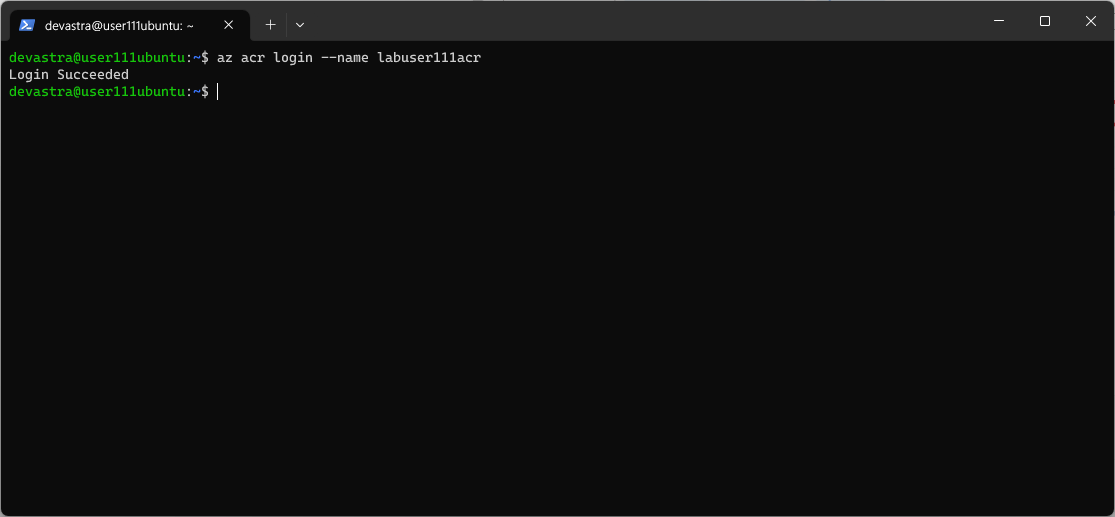

로그인에 성공하면 'Login Succeeded'라는 안내문이 출력된다.



컨테이너 이미지 태그 지정하기

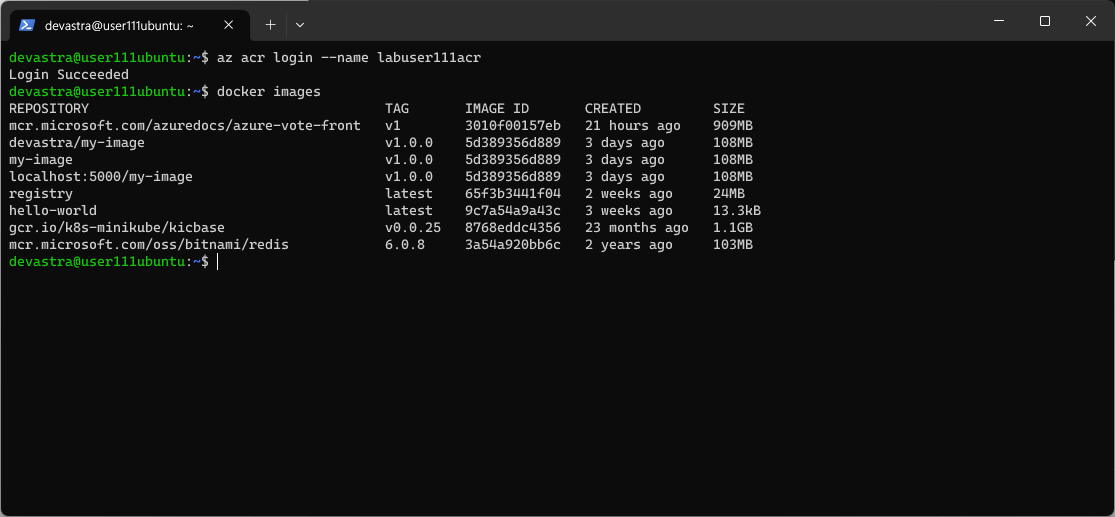

• 다음 명령을 실행하여 현재 실행중인 이미지 목록을 확인한다.

$ docker images

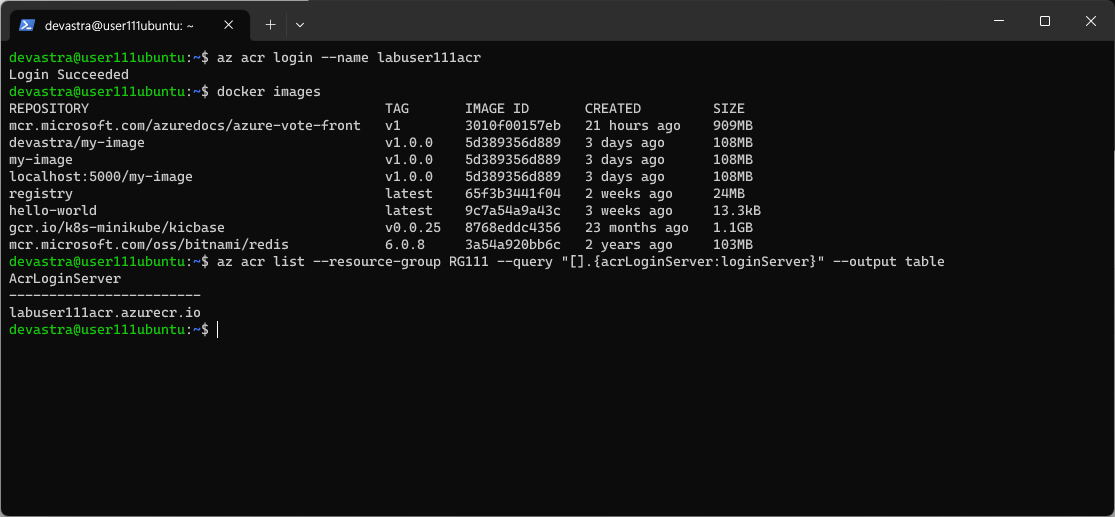

• 다음 명령을 실행하여 로그인 서버 주소를 얻는다.

$ az acr list --resource-group RG111 --query "[].{acrLoginServer:loginServer}" --output table

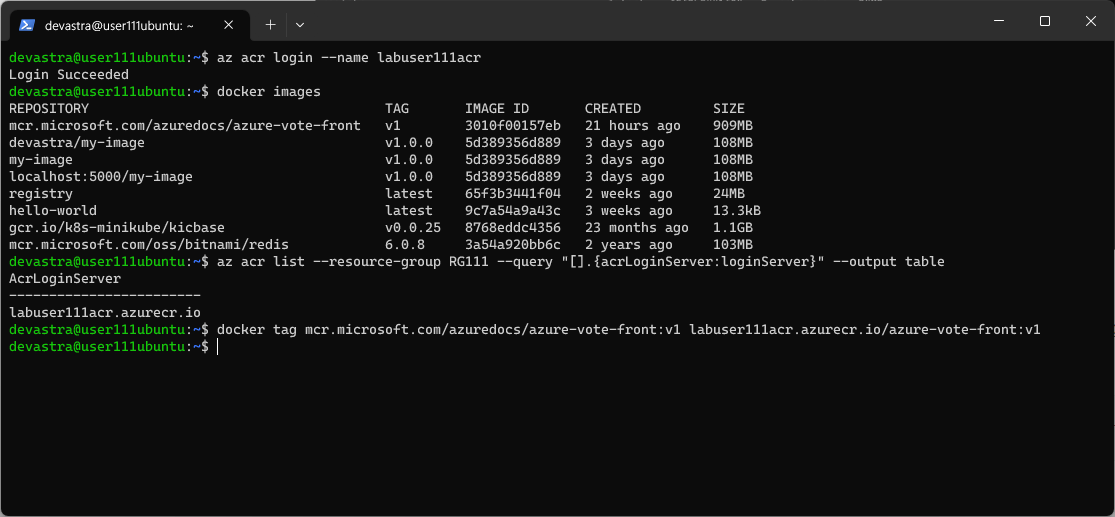

• 다음 명령을 실행하여 태그를 지정한다. 컨테이너 레지스트리의 @acrLoginServer@ 주소를 사용하여 로컬 @azure-vote-front@ 이미지에 @v1@ 태그를 지정한다.

$ docker tag mcr.microsoft.com/azuredocs/azure-vote-front:v1 labuser111acr.azurecr.io/azure-vote-front:v1



ACR에 로컬 이미지 푸시하기

• 다음 명령을 실행하여 로컬의 이미지를 ACR로 푸시한다.

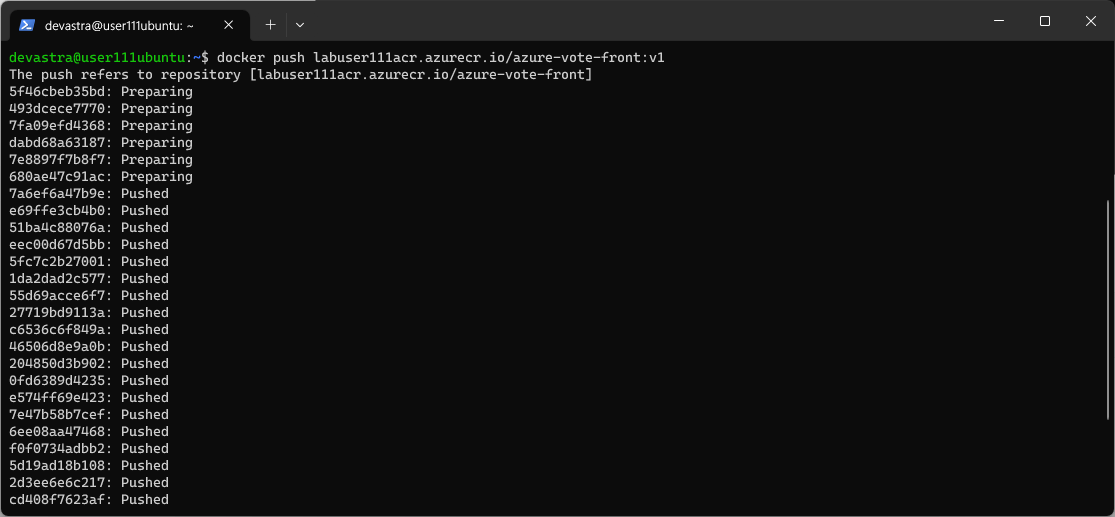

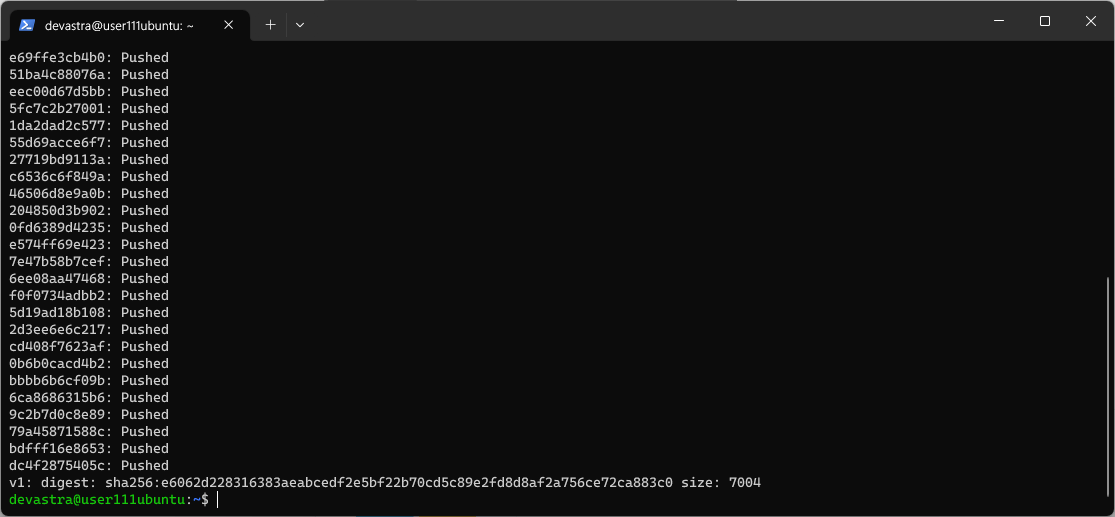

$ docker push labuser111acr.azurecr.io/azure-vote-front:v1



ACR의 이미지 목록 확인하기

• 다음 명령을 실행하여 ACR 안에 들어 있는 이미지 목록을 확인해본다.

$ az acr repository list --name labuser111acr.azurecr.io --output table

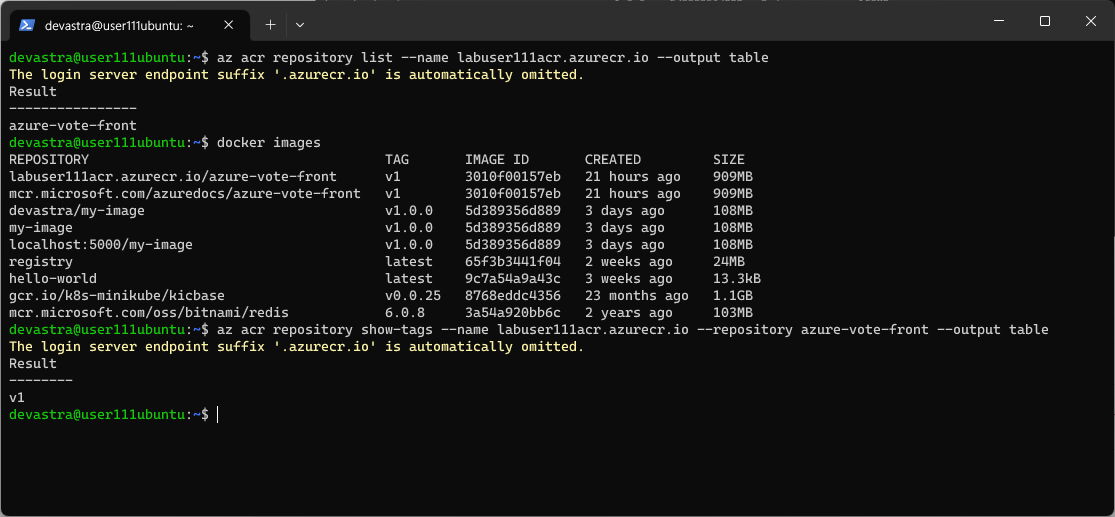

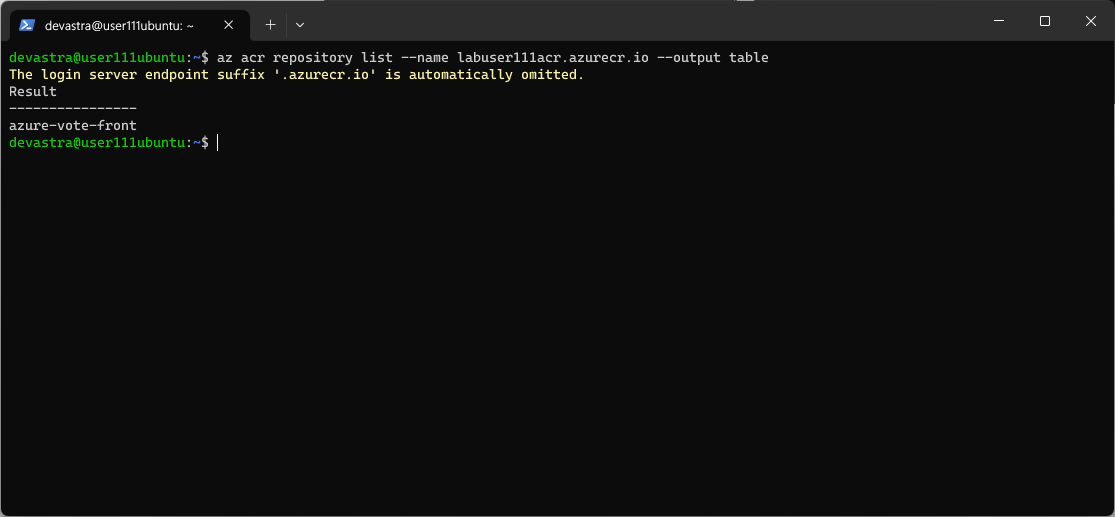

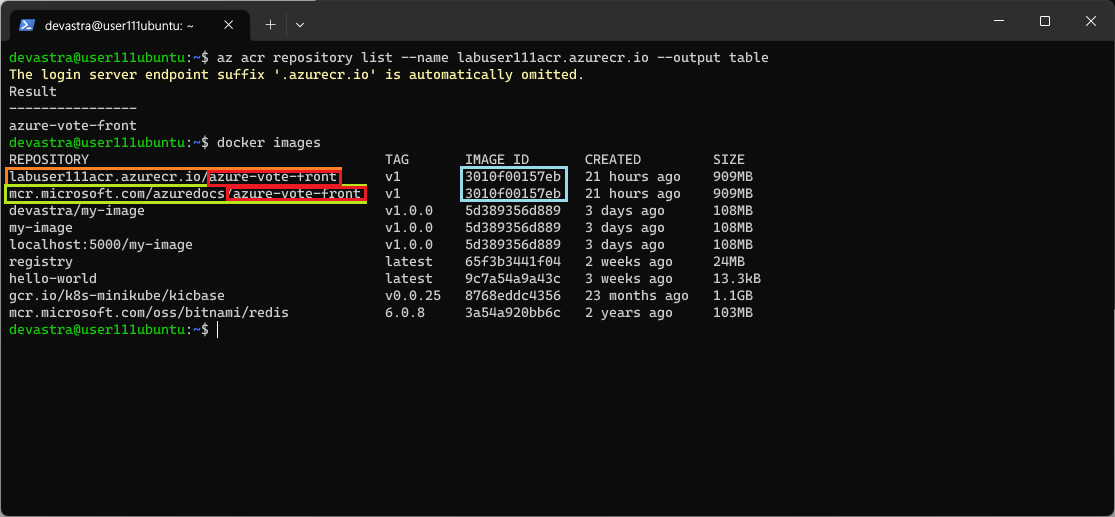

방금 ACR로 푸시한 azure-vote-front 이미지를 확인할 수 있다.



• 다음 명령을 실행하여 로컬의 이미지 목록을 확인해본다.

$ docker images

두 이미지는 IMAGE ID가 같기 때문에 같은 파일이다.



•  다음 명령을 실행하여 ACR에 업로드한 이미지의 태그를 확인해본다.

$ az acr repository show-tags --name labuser111acr.azurecr.io --repository azure-vote-front --output table



AKS(Azure Kubernetes Service) 클러스터 배포해보기

Kubernetes 클러스터 만들기

• 다음 명령을 실행하여 AKS(Azure Kubernetes Service) 클러스터를 생성한다. 본인의 리소스 그룹(@RG111@)에 @labuser111aks@라는 AKS 클러스터를 만든다. (@westus3@ 지역에 배포한다.)

$ az aks create \
      --resource-group RG111 \
      --name labuser111aks \
      --node-count 2 \
      --generate-ssh-keys \
      --attach-acr labuser111acr \
      --location westus3

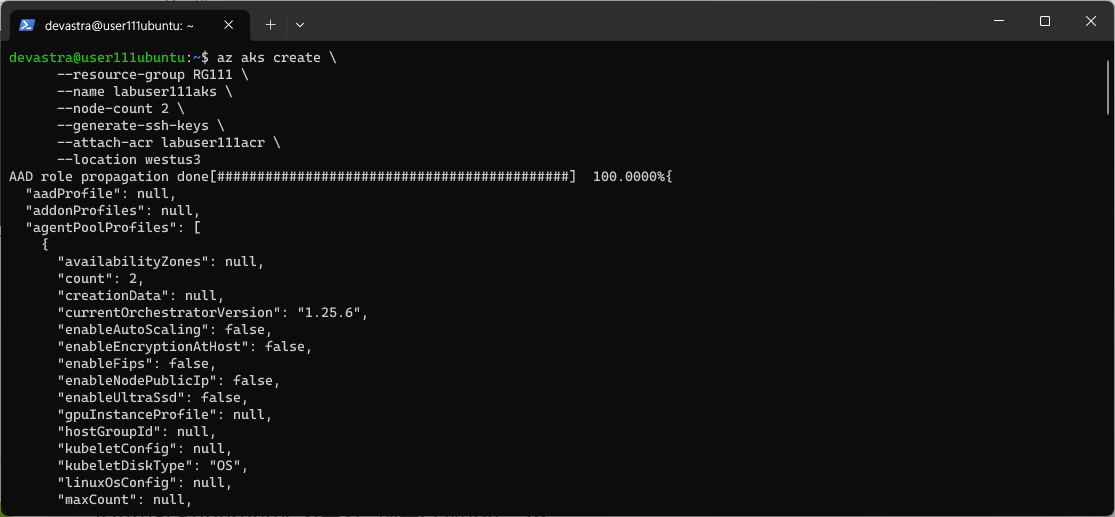

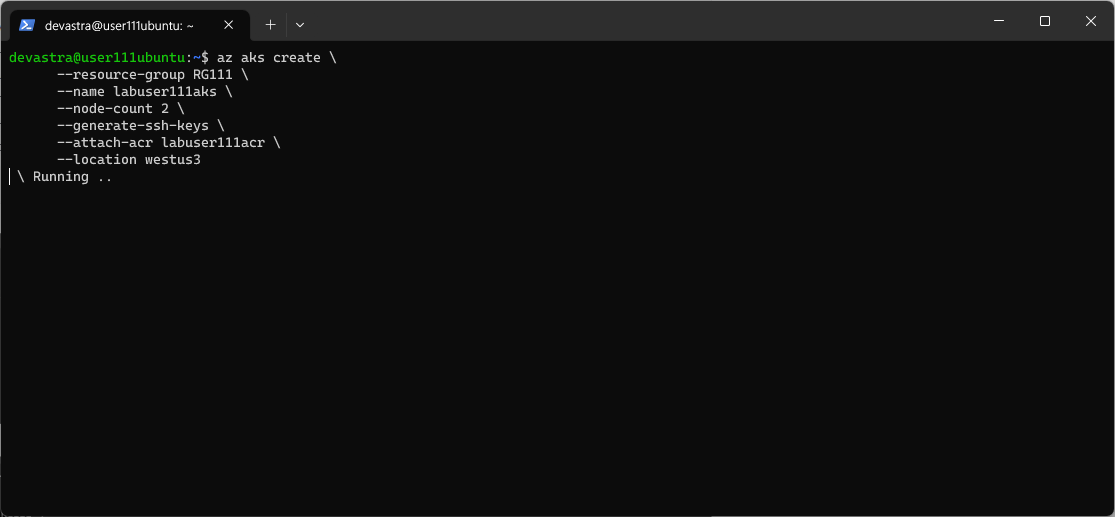

AKS를 생성하는 데 시간이 꽤 걸린다.

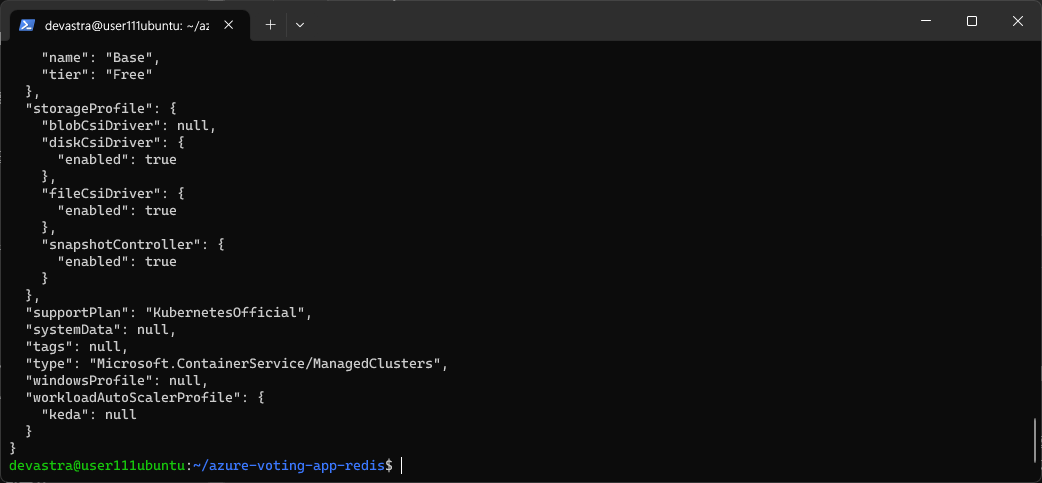

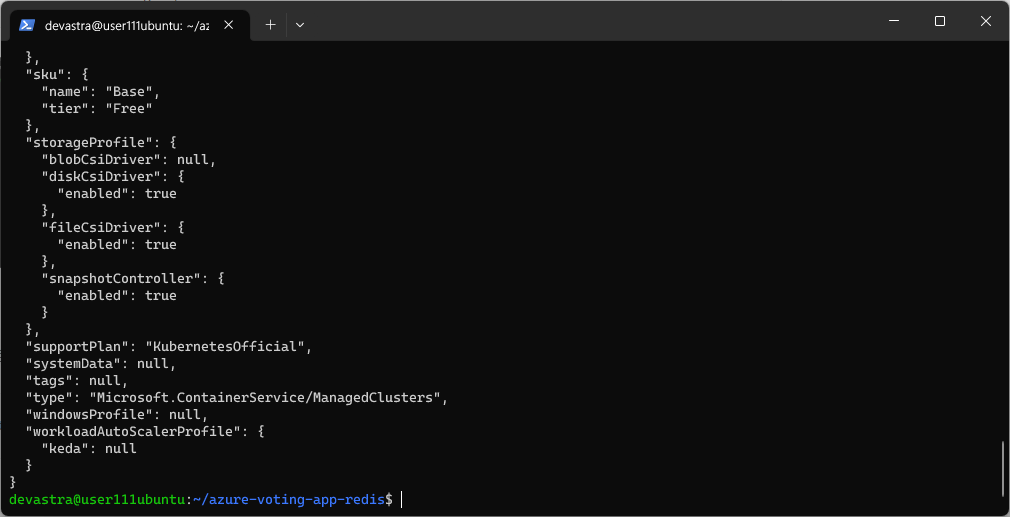

성공적으로 AKS가 생성되면 JSON 형태의 안내문이 출력된다.

• 애저 포털의 본인의 리소스 그룹 페이지에서 AKS가 성공적으로 설치되었는지 확인한다.

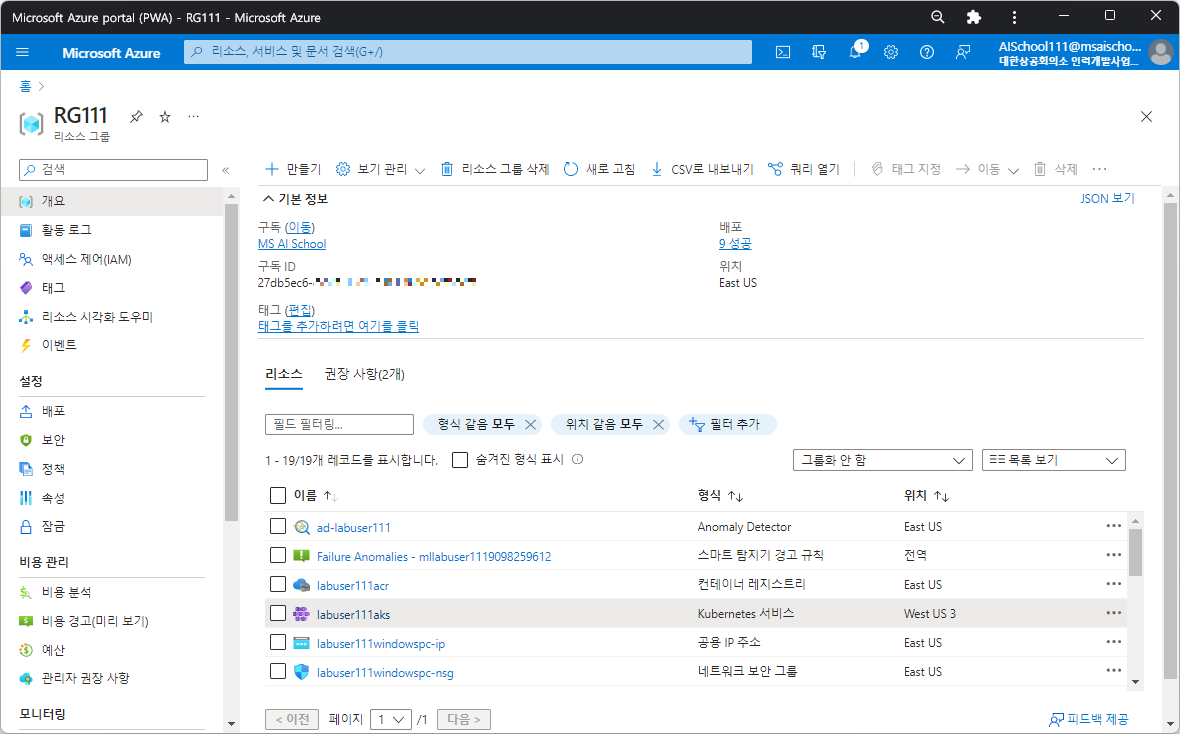

성공적으로 AKS가 생성된 것을 확인할 수 있다. (labuser111aks)

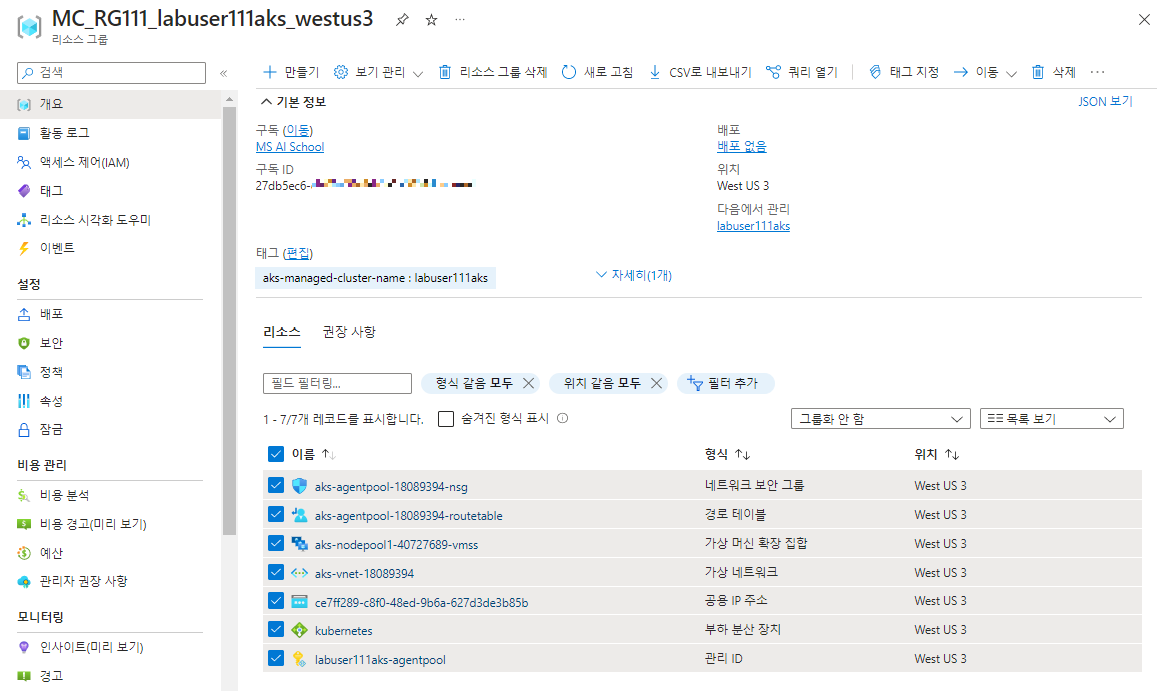

• 다음과 같은 별도의 리소스 그룹 도한 AKS를 만드는 과정에서 생성된다. 이 리소스들을 자신의 그룹(@RG111@)으로 이동시킬 수 있다. 나중에는 각각의 리소스의 이름을 설정해서 관리해줘야 한다.

'공용 IP 주소'는 '부하 분산 장치'가 사용한다.

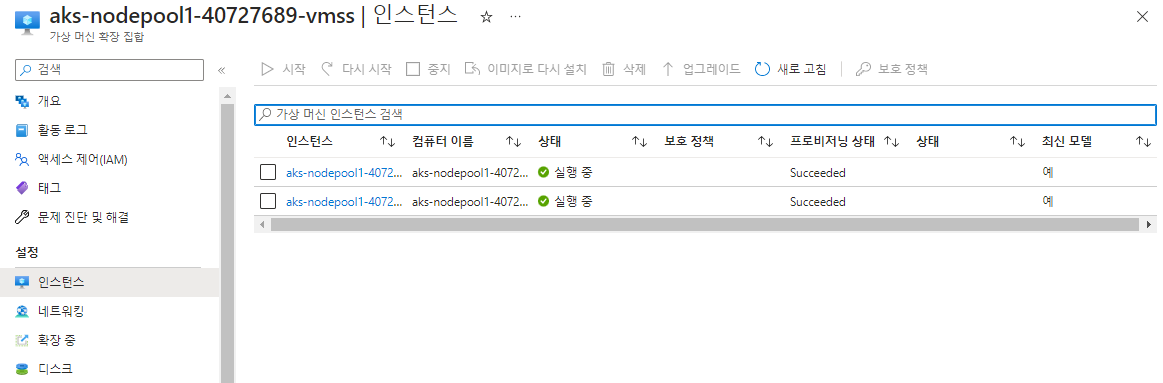

AKS를 만들 때 노드를 2개로 설정해주었기 때문에, 다음과 같이 VMSS 페이지에서 2개의 가상 머신(인스턴스)을 확인할 수 있다.



AKS는 내부적으로 VMSS(Virtual Machine Scale Set, 가상 머신 확장 집합)을 사용한다. VMSS는 워크로드가 부족할/충분할 때마다(급격한 트래픽 급증 등의 원인으로) 자동으로 컨테이너의 개수를 늘린다/줄인다. 트래픽을 나누어 주는 역할은 부하 분산기(Load Balancer)가 해준다.



Kubernetes CLI 설치하기

• 다음 명령을 실행하여 Kubernetes CLI를 설치한다.

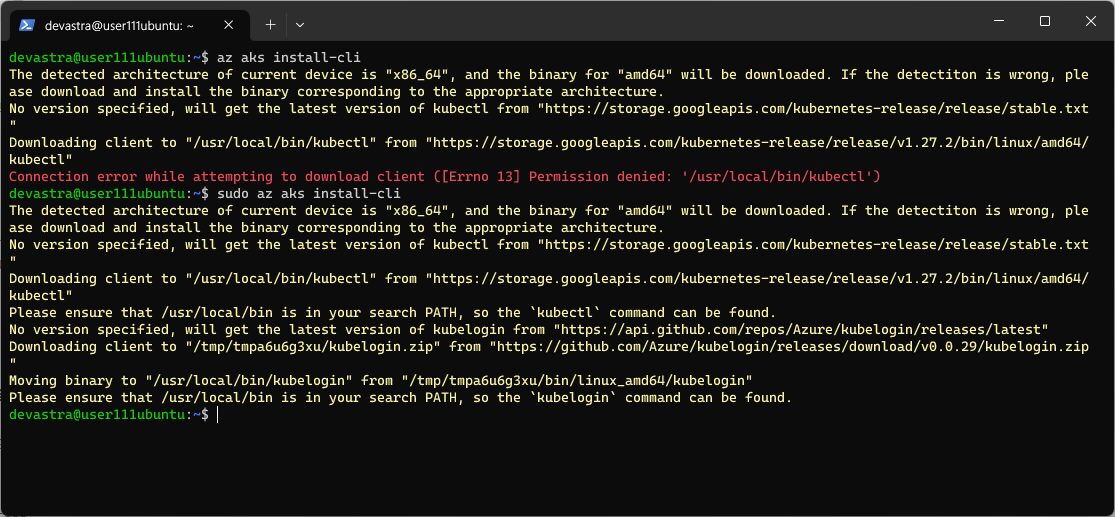

$ sudo az aks install-cli

sudo 명령어를 넣지 않으면 '권한 없음' 문제로 설치할 수 없다. 명령을 실행할 때, sudo 명령어를 앞에 붙여준다.



@kubectl@을 사용하여 클러스터에 연결하기

• 다음 명령을 실행하여 접속이 잘 되는지 확인해본다.

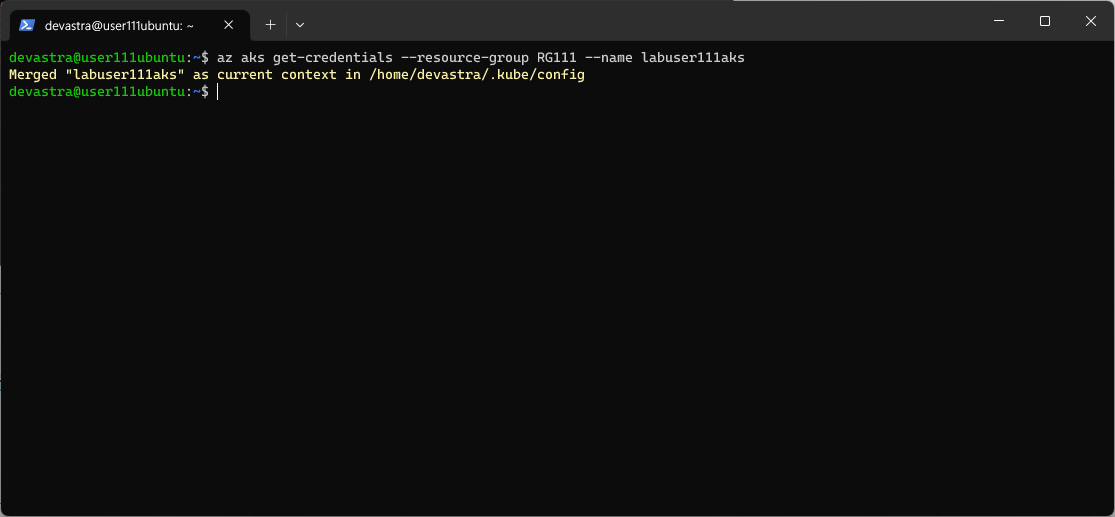

  • 옵션 중에서 @credentials@는 로그인 성공 시 발급 받는 문서와 같은 것이다.

$ az aks get-credentials --resource-group RG111 --name labuser111aks



• 다음 명령을 실행하여 노드 목록을 확인해본다.

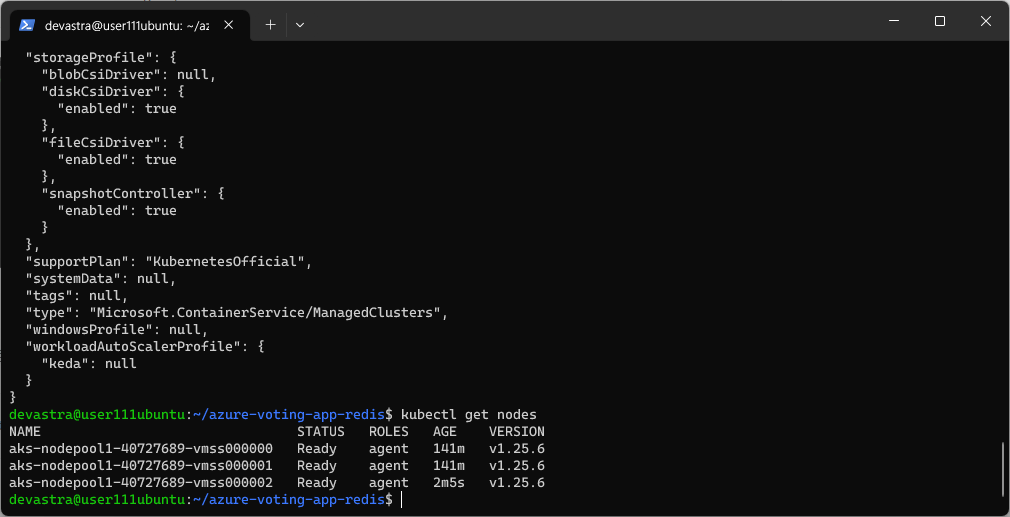

$ kubectl get nodes

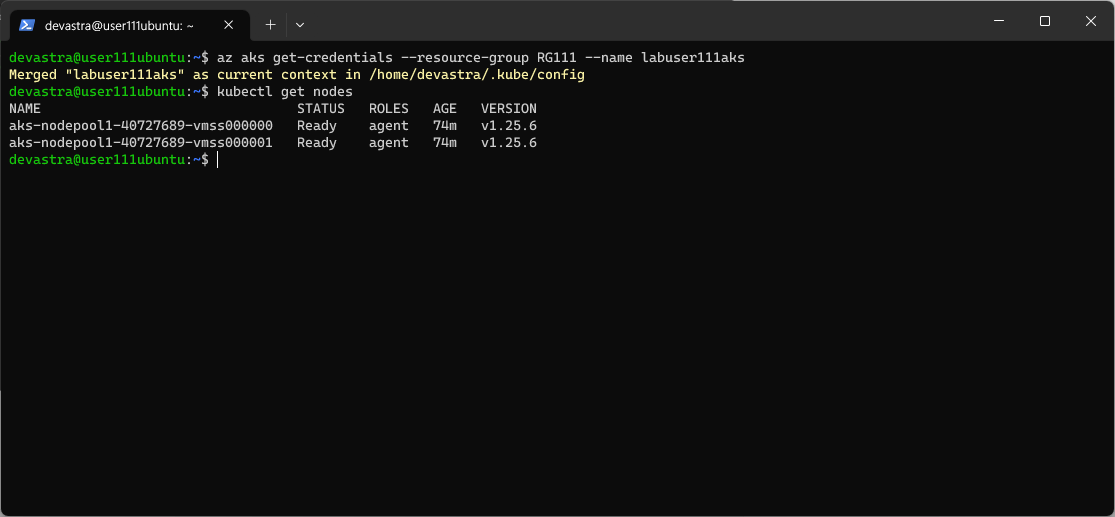

VMSS로 만들어진 가상 머신 2개를 확인할 수 있다.



AKS(Azure Kubernetes Service)에서 애플리케이션 실행하기

매니페스트 파일 업데이트하기

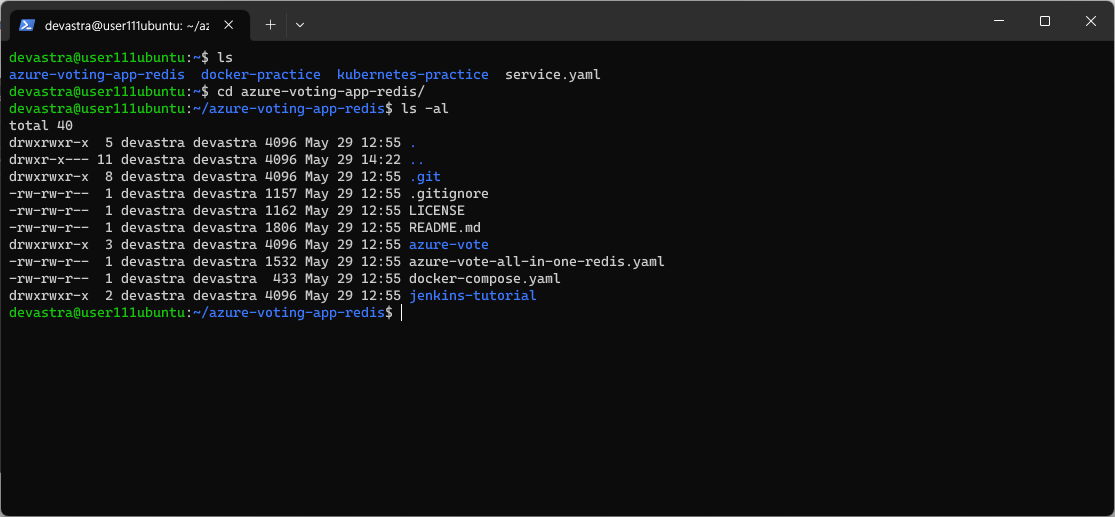

• Git에서 복제해온 디렉터리(@azure-voting-app-redis@)로 진입한 후 파일 목록을 확인한다.

$ cd azure-voting-app-redis



• 다음 명령을 실행하여 ACR 로그인 서버 이름을 가져온다.

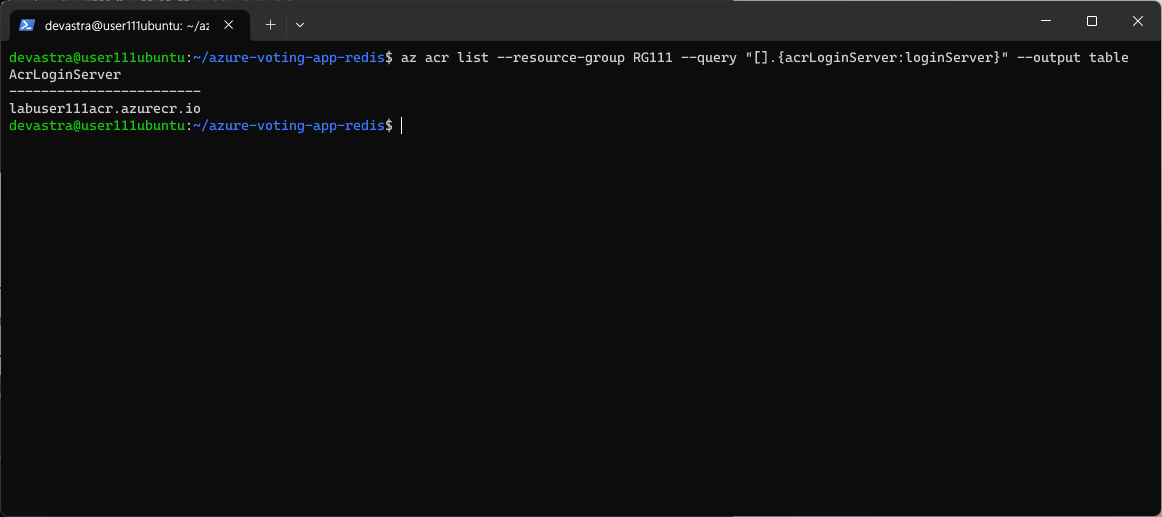

$ az acr list --resource-group RG111 --query "[].{acrLoginServer:loginServer}" --output table

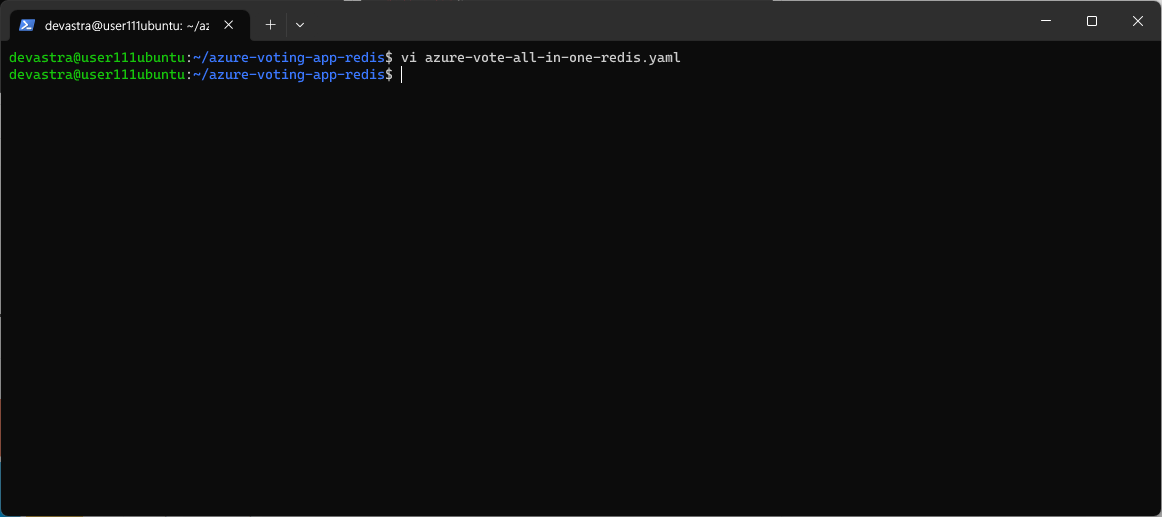

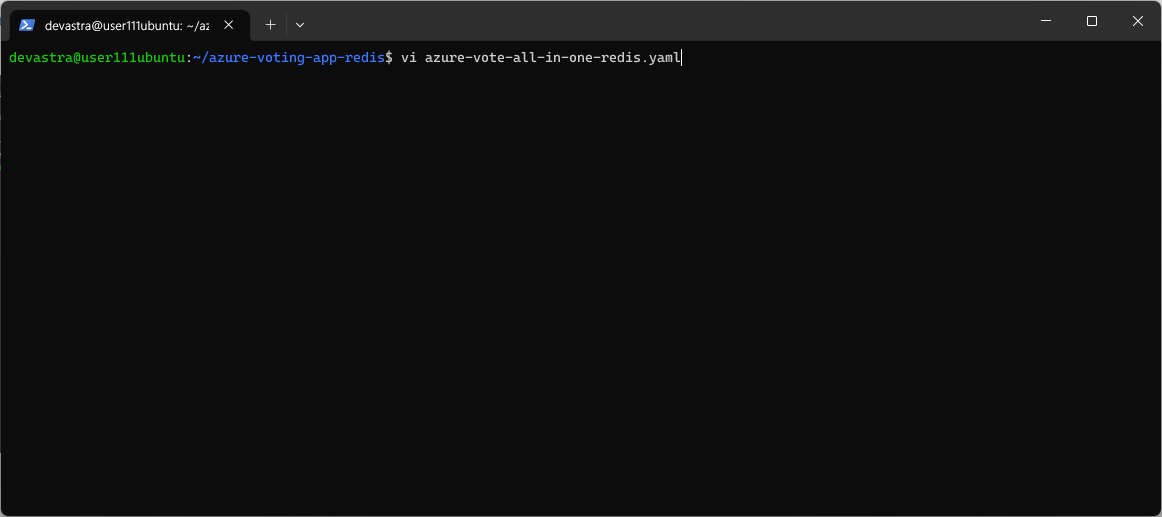

• 다음 명령을 실행하여 매니페스트 파일(@azure-vote-all-in-one-redis.yaml@)을 수정한다.

$ vi azure-vote-all-in-one-redis.yaml



원본 내용

apiVersion: apps/v1
kind: Deployment
metadata:
  name: azure-vote-back
spec:
  replicas: 1
  selector:
    matchLabels:
      app: azure-vote-back
  template:
    metadata:
      labels:
        app: azure-vote-back
    spec:
      nodeSelector:
        "beta.kubernetes.io/os": linux
      containers:
      - name: azure-vote-back
        image: mcr.microsoft.com/oss/bitnami/redis:6.0.8
        env:
        - name: ALLOW_EMPTY_PASSWORD
          value: "yes"
        ports:
        - containerPort: 6379
          name: redis
---
apiVersion: v1
kind: Service
metadata:
  name: azure-vote-back
spec:
  ports:
  - port: 6379
  selector:
    app: azure-vote-back
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: azure-vote-front
spec:
  replicas: 1
  selector:
    matchLabels:
      app: azure-vote-front
  strategy:
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 1
  minReadySeconds: 5
  template:
    metadata:
      labels:
        app: azure-vote-front
    spec:
      nodeSelector:
        "beta.kubernetes.io/os": linux
      containers:
      - name: azure-vote-front
        image: mcr.microsoft.com/azuredocs/azure-vote-front:v1
        ports:
        - containerPort: 80
        resources:
          requests:
            cpu: 250m
          limits:
            cpu: 500m
        env:
        - name: REDIS
          value: "azure-vote-back"
---
apiVersion: v1
kind: Service
metadata:
  name: azure-vote-front
spec:
  type: LoadBalancer
  ports:
  - port: 80
  selector:
    app: azure-vote-front



수정 할 내용

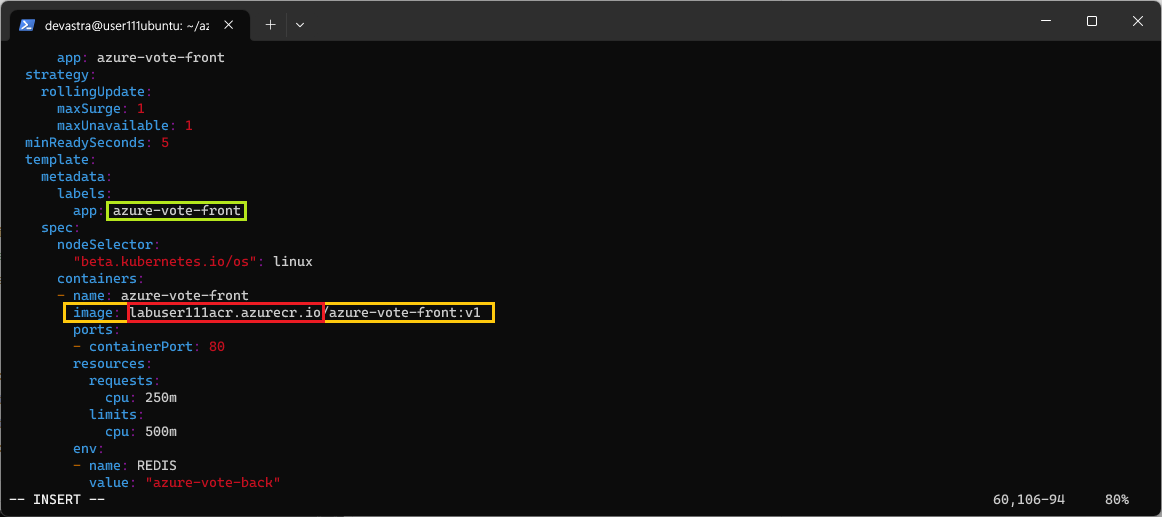

• @azure-vote-front@ 부분에서 @image@ 항목을 자신의 ACR 주소에 맞게 수정해준다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: azure-vote-back
spec:
  replicas: 1
  selector:
    matchLabels:
      app: azure-vote-back
  template:
    metadata:
      labels:
        app: azure-vote-back
    spec:
      nodeSelector:
        "beta.kubernetes.io/os": linux
      containers:
      - name: azure-vote-back
        image: mcr.microsoft.com/oss/bitnami/redis:6.0.8
        env:
        - name: ALLOW_EMPTY_PASSWORD
          value: "yes"
        ports:
        - containerPort: 6379
          name: redis
---
apiVersion: v1
kind: Service
metadata:
  name: azure-vote-back
spec:
  ports:
  - port: 6379
  selector:
    app: azure-vote-back
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: azure-vote-front
spec:
  replicas: 1
  selector:
    matchLabels:
      app: azure-vote-front
  strategy:
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 1
  minReadySeconds: 5
  template:
    metadata:
      labels:
        app: azure-vote-front
    spec:
      nodeSelector:
        "beta.kubernetes.io/os": linux
      containers:
      - name: azure-vote-front
        image: labuser111acr.azurecr.io/azure-vote-front:v1    # 본인의 ACR 주소 입력하기
        ports:
        - containerPort: 80
        resources:
          requests:
            cpu: 250m
          limits:
            cpu: 500m
        env:
        - name: REDIS
          value: "azure-vote-back"
---
apiVersion: v1
kind: Service
metadata:
  name: azure-vote-front
spec:
  type: LoadBalancer
  ports:
  - port: 80
  selector:
    app: azure-vote-front



애플리케이션 배포하기

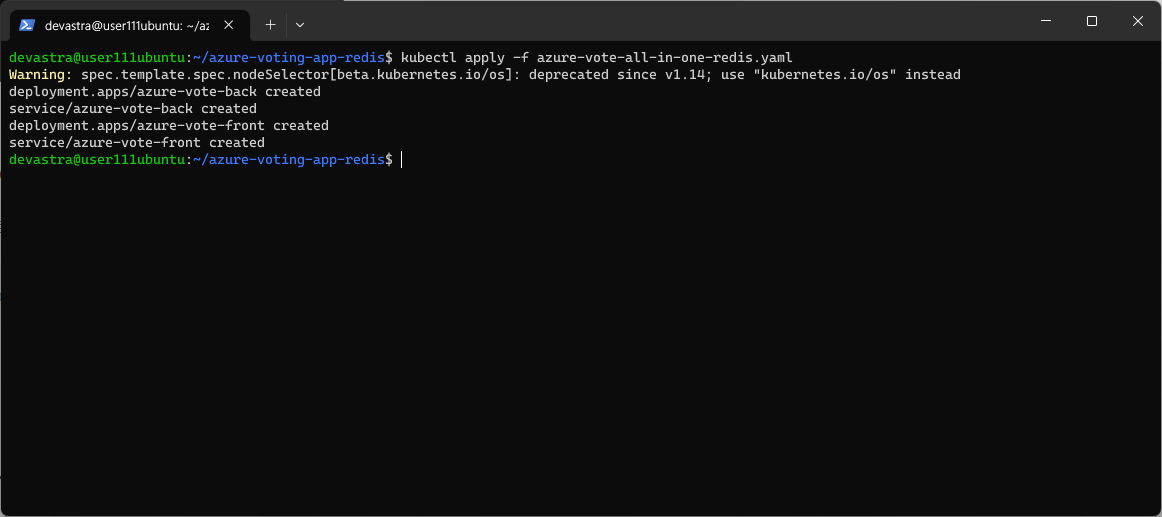

• 다음 명령을 실행하여 매니페스트 파일(@azure-vote-all-in-one-redis.yaml@)을 배포한다.

$ kubectl apply -f azure-vote-all-in-one-redis.yaml



애플리케이션 테스트하기

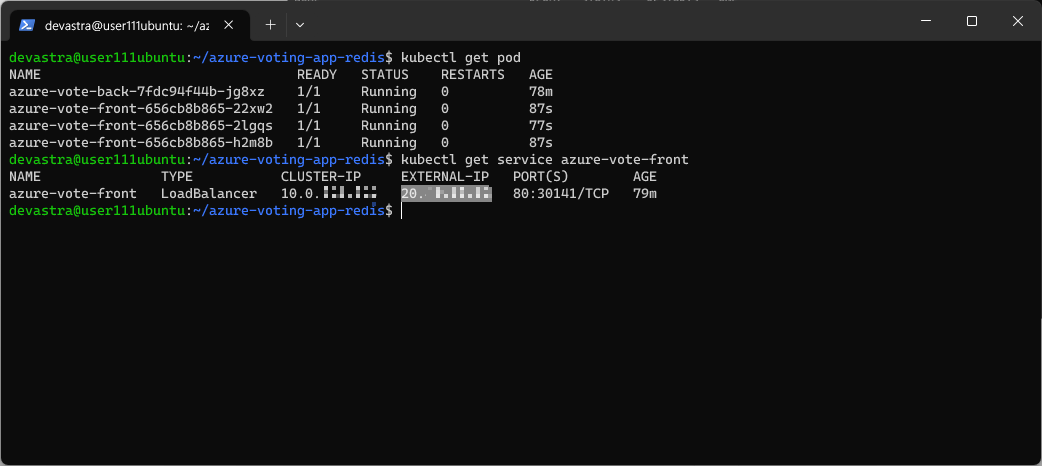

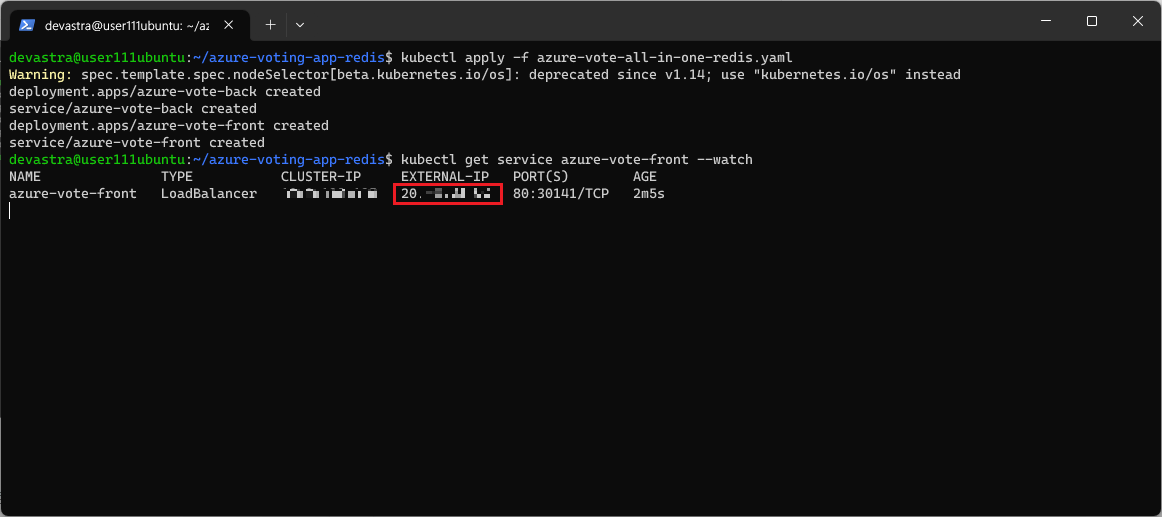

• 다음 명령을 실행하여 실행 중인 서비스 목록을 확인해본다. 그리고 외부 IP 주소(@EXTERNAL-IP@)를 복사한다.

$ kubectl get service azure-vote-front --watch

watch 모드를 종료하려면 [Ctrl] + [C]를 누른다.



• 복사한 외부 IP 주소를 로컬 PC의 웹 브라우저 검색창에 넣고 접속해본다.

애플리케이션이 실제로 작동하는 모습을 볼 수 있다.



AKS(Azure Kubernetes Service)에서 애플리케이션 크기 조정하기

수동으로 Pod 크기 조정해보기

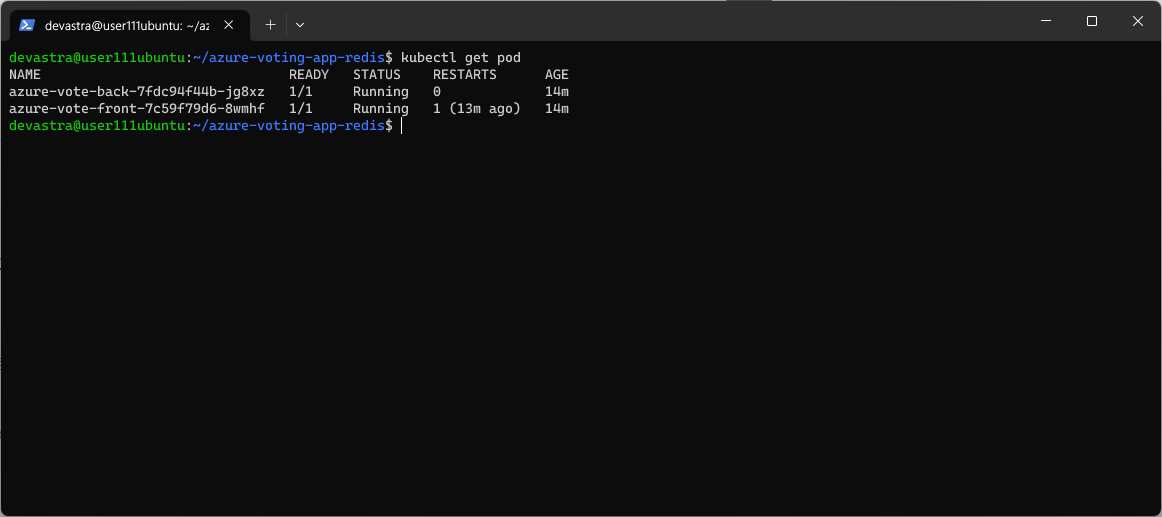

• 다음 명령을 실행하여 Pod 수와 상태를 확인해본다.

$ kubectl get pod

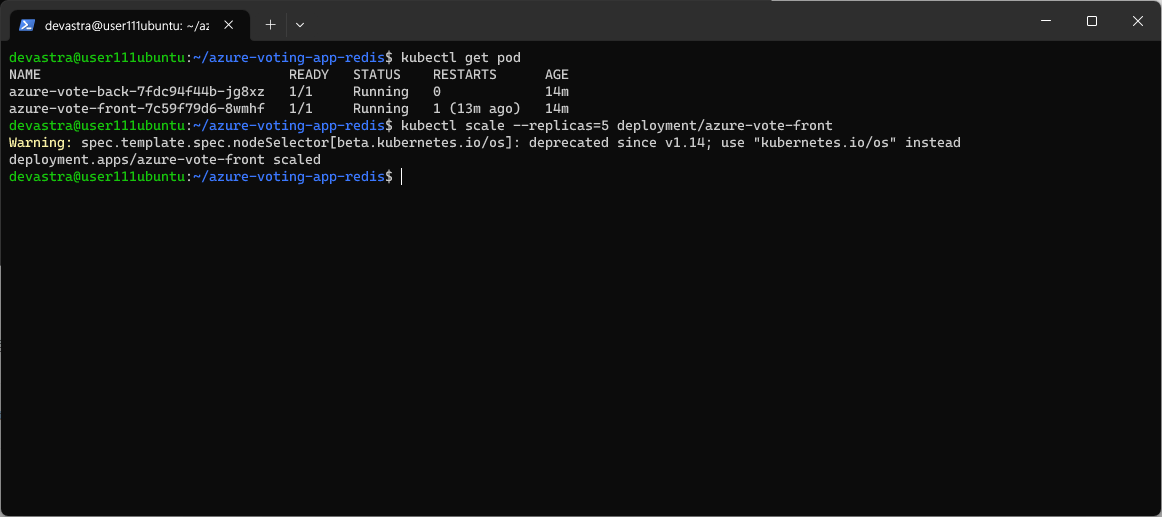

• 다음 명령을 실행하여 @azure-vote-front@ 클러스터의 Pod 수를 5개로 늘려본다.

$ kubectl scale --replicas=5 deployment/azure-vote-front



• 다음 명령을 실행하여 Pod가 추가되었는지 확인해본다.

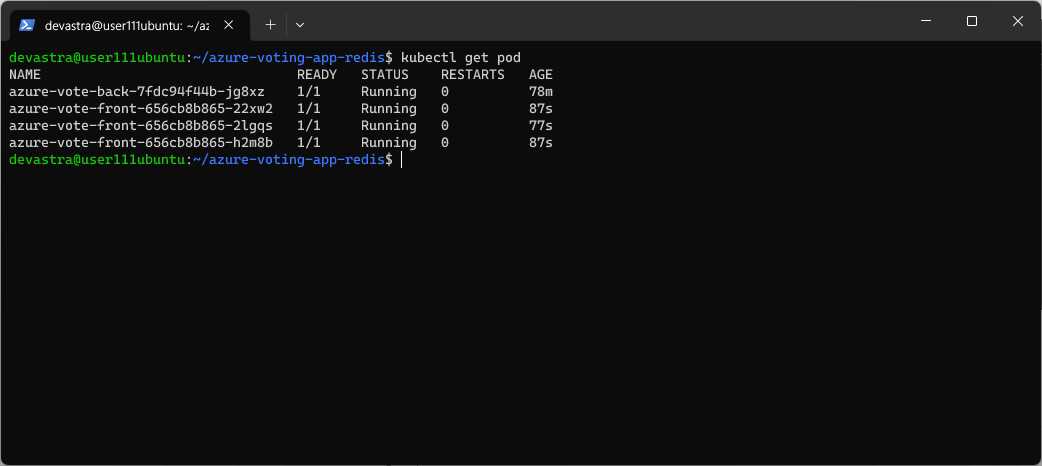

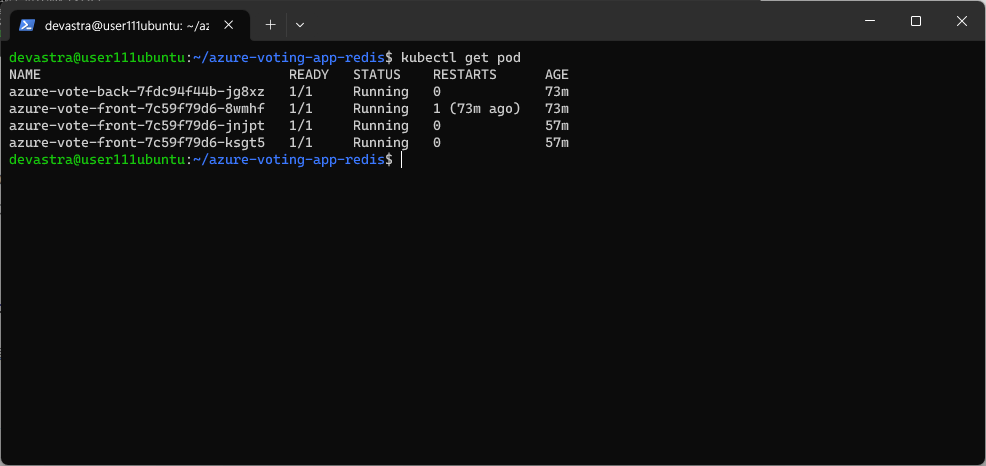

$ kubectl get pod

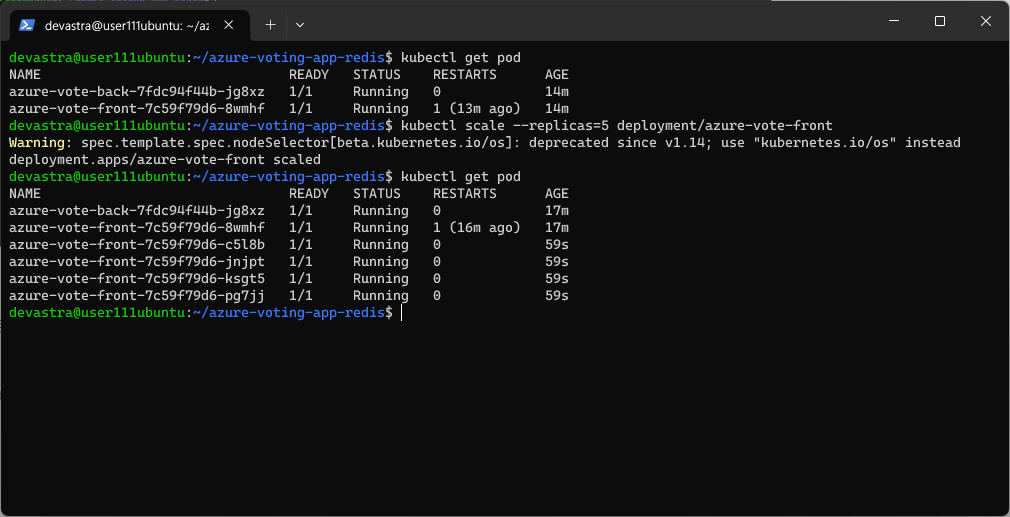

azure-vote-front Pod의 개수가 5개로 늘어난 것을 확인할 수 있다.



자동으로 Pod 크기 조정해보기

• 다음 명령을 실행하여 AKS 클러스터의 버전을 확인한다.

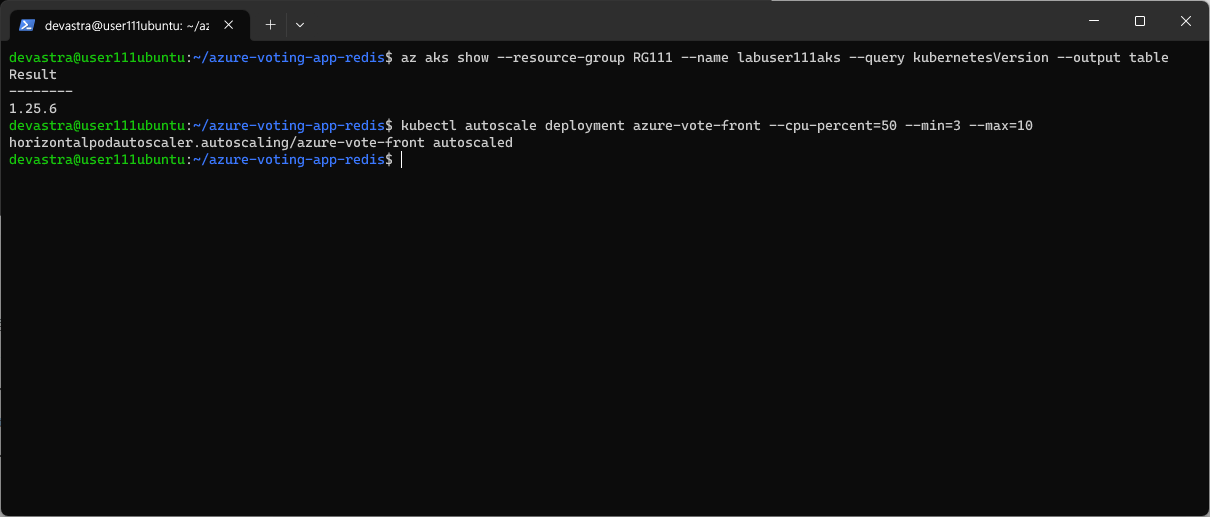

$ az aks show --resource-group RG111 --name labuser111aks --query kubernetesVersion --output table

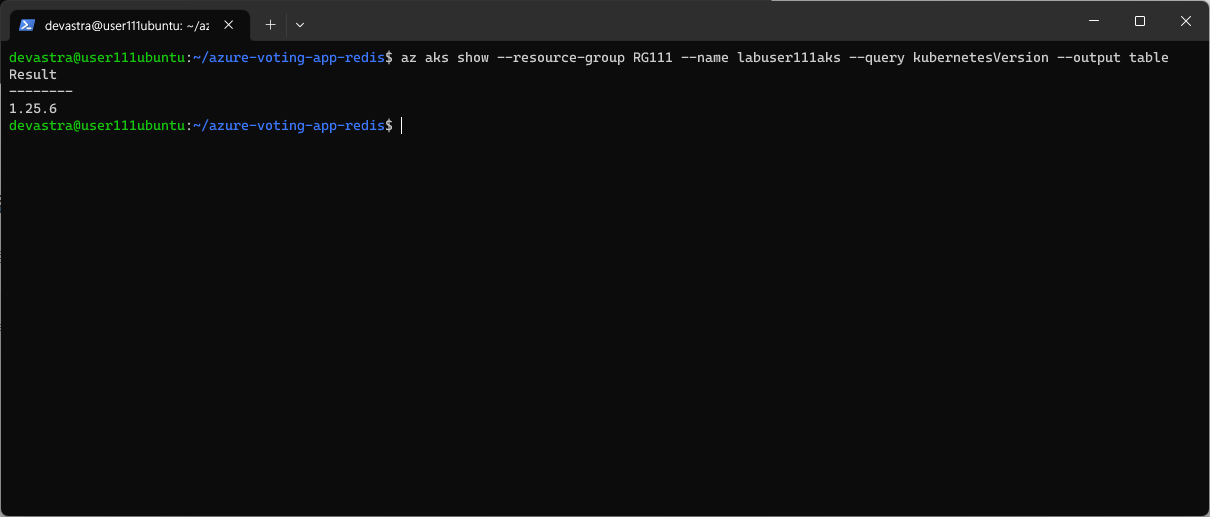

AKS 클러스터의 버전이 1.25.6 버전임을 확인할 수 있다.



• 다음 명령을 실행하여 평균 CPU 사용률이 요청된 사용량의 50%를 초과하는 경우, 자동 크기 조정기가 최대 10개의 인스턴스까지 증가시킬 수 있도록 한다. 기본 Pod는 3개를 유지시킨다.

$ kubectl autoscale deployment azure-vote-front --cpu-percent=50 --min=3 --max=10

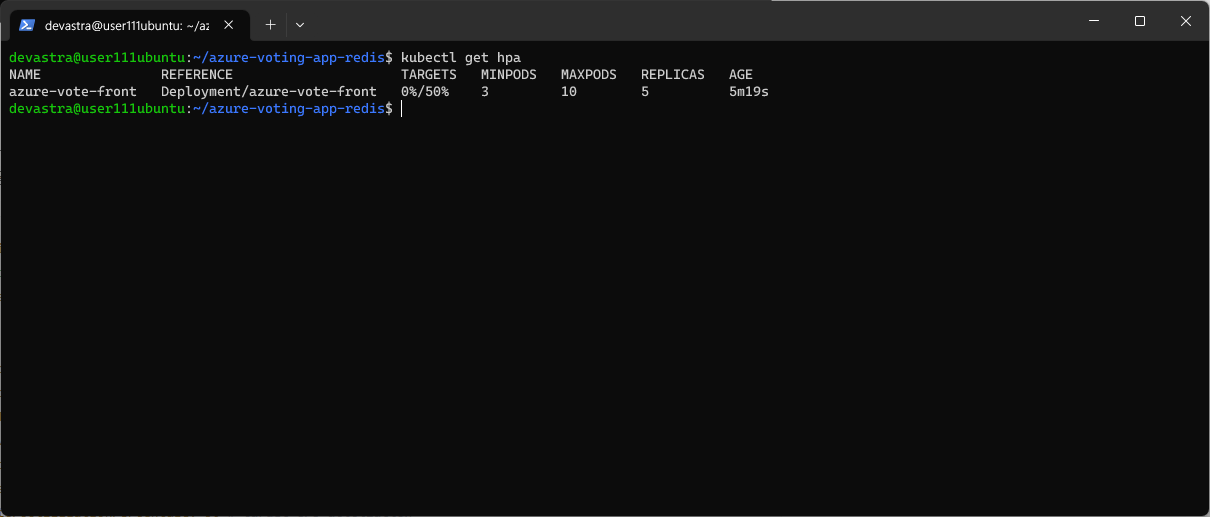

• 다음 명령을 실행하여 자동 크기 조정기의 상태를 확인해본다.

$ kubectl get hpa



참고

• 다음과 같이 자동 크기 조정기 동작 및 리소스 제한을 정의하는 @azure-vote-hpa.yaml@ 매니페스트 파일을 생성하여 적용시킬 수도 있다.

apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  name: azure-vote-back-hpa
spec:
  maxReplicas: 10 # define max replica count
  minReplicas: 3  # define min replica count
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: azure-vote-back
  targetCPUUtilizationPercentage: 50 # target CPU utilization

---

apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  name: azure-vote-front-hpa
spec:
  maxReplicas: 10 # define max replica count
  minReplicas: 3  # define min replica count
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: azure-vote-front
  targetCPUUtilizationPercentage: 50 # target CPU utilization

$ kubectl apply -f azure-vote-hpa.yaml     # 자동 크기 조정기 매니페스트 파일을 적용



수동으로 AKS 노드 크기 조정해보기

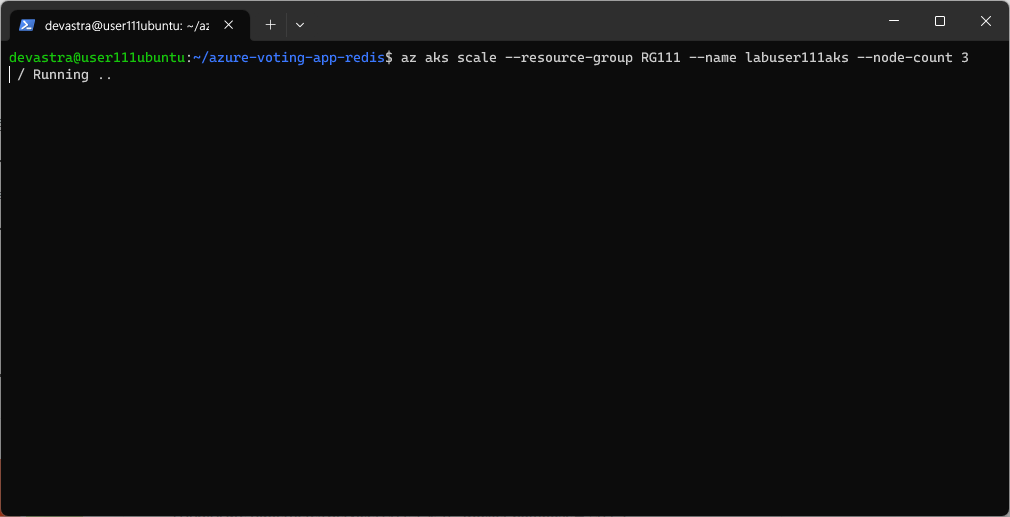

• 다음 명령을 실행하여 클러스터 노드의 크기를 3개로 조정해본다.

$ az aks scale --resource-group RG111 --name labuser111aks --node-count 3



• 다음 명령을 실행하여 실행 중인 노드의 개수를 확인해본다.

$ kubectl get nodes



애플리케이션 업데이트 해보기

애플리케이션 업데이트하기

• 다음 명령을 실행하여 @config_file.cfg@ 파일을 수정한다.

$ vi azure-vote/azure-vote/config_file.cfg



원본 내용

# UI Configurations
TITLE = 'Azure Voting App'
VOTE1VALUE = 'Cats'
VOTE2VALUE = 'Dogs'
SHOWHOST = 'false'

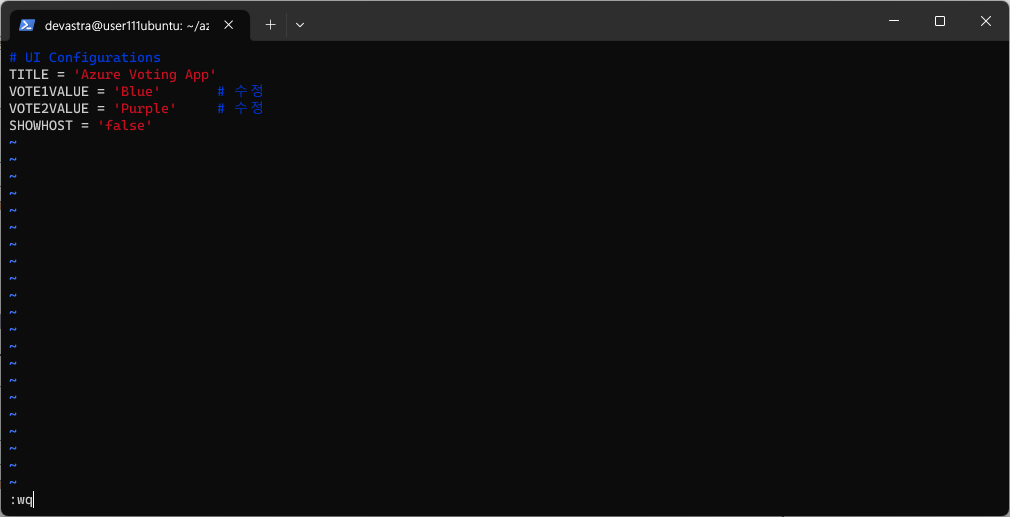

수정할 내용

# UI Configurations
TITLE = 'Azure Voting App'

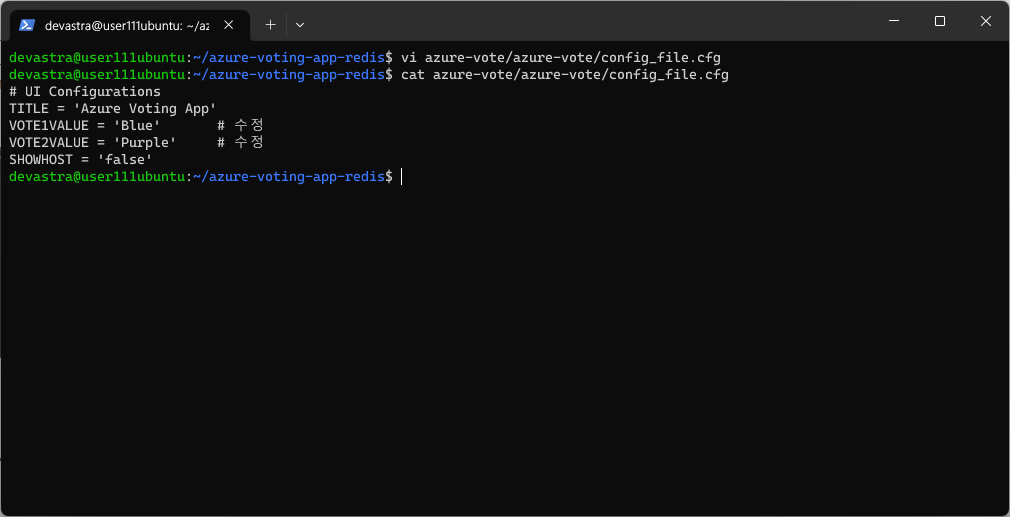

VOTE1VALUE = 'Blue'     # 수정
VOTE2VALUE = 'Purple'   # 수정
SHOWHOST = 'false'



컨테이너 이미지 업데이트하기

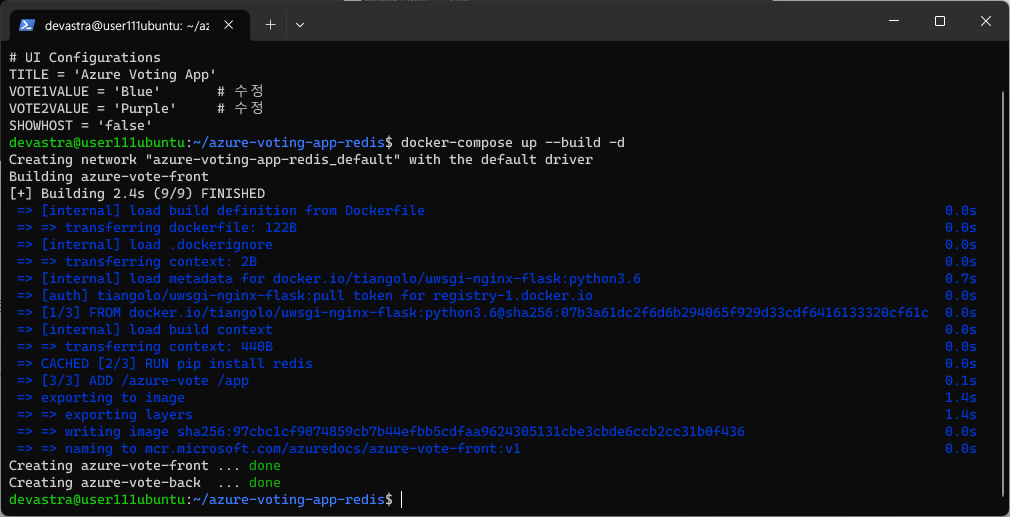

• 다음 명령을 실행하여 애플리케이션 이미지를 다시 만든다.

$ docker-compose up --build -d



로컬에서 애플리케이션 테스트하기

• 업데이트된 컨테이너 이미지에 변경 내용이 적용되었는지 확인해보기 위해 웹 브라우저에서 공용 IP 주소와 포트 번호를 통해 접속해본다.
  • 공용 IP 주소 : 애저 포털의 우분투 VM의 공용 IP 주소
  • 포트 번호 : @8080@

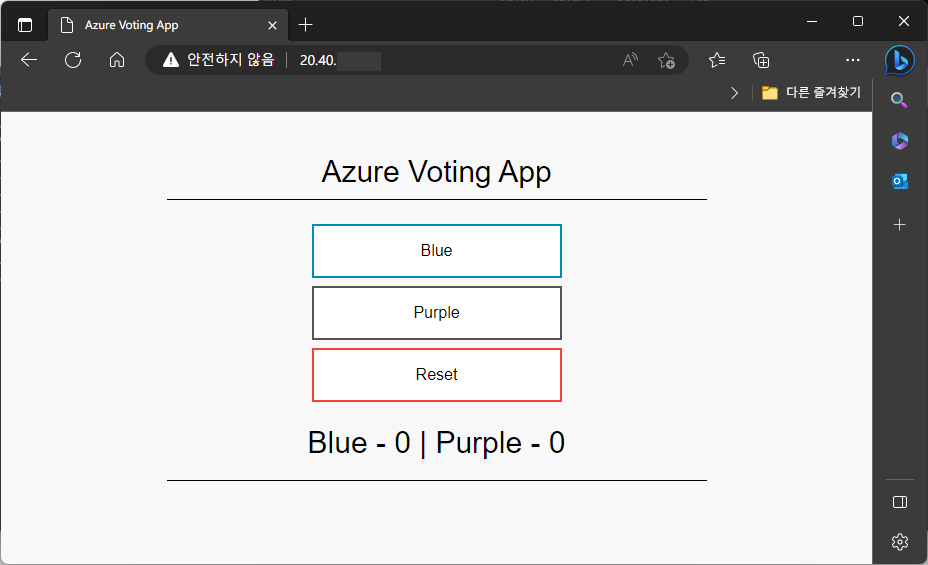

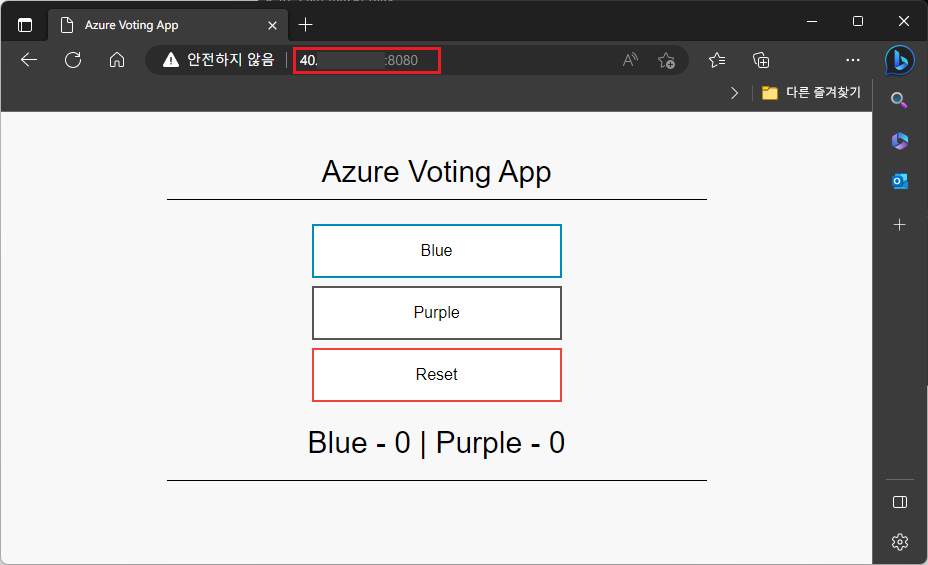

변경 내용이 적용된 것을 확인할 수 있다.



이미지에 태그를 지정하고 푸시하기

• 업데이트된 이미지를 올바르게 사용하려면 @azure-vote-front@ 이미지에 ACR 레지스트리의 로그인 서버 이름을 태그로 지정해야 한다.

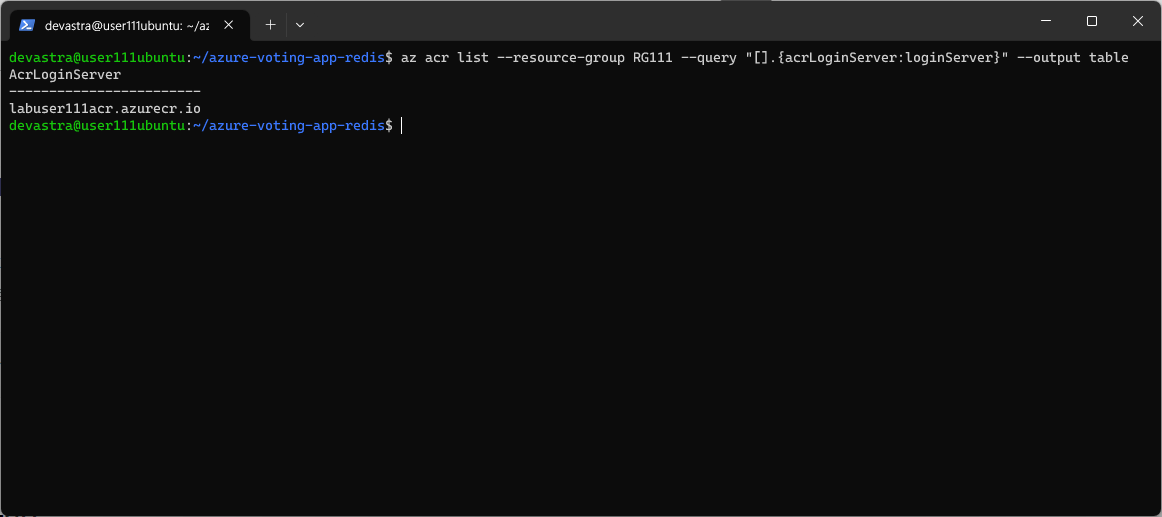

• 다음 명령을 실행하여 로그인 서버 이름을 확인한다.

$ az acr list --resource-group RG111 --query "[].{acrLoginServer:loginServer}" --output table

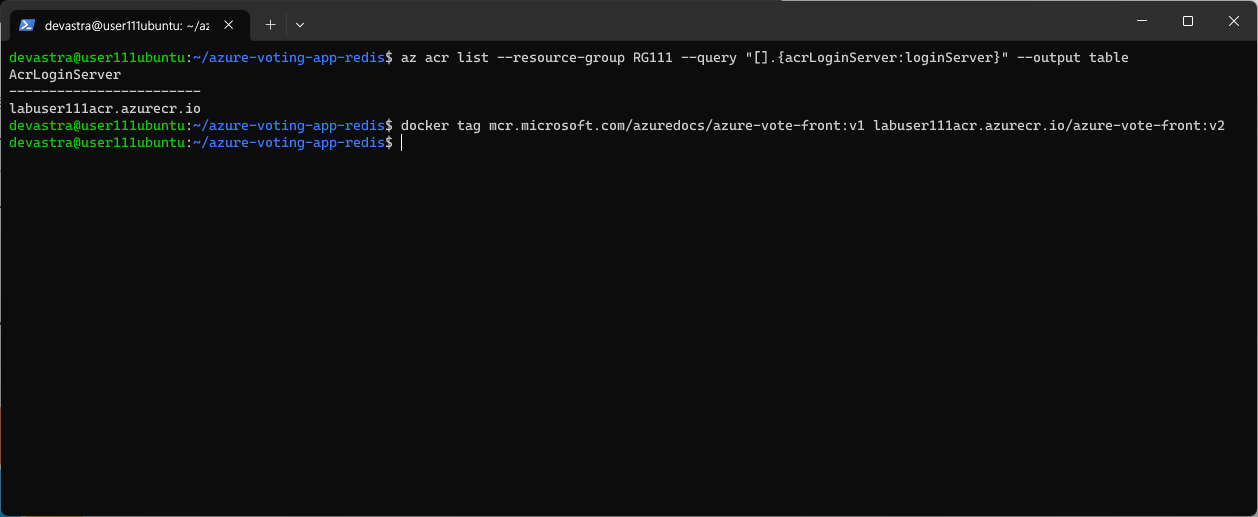

• 다음 명령을 실행하여 이미지에 태그를 지정한다. 이미지 버전을 @v2@로 업데이트한다.

$ docker tag mcr.microsoft.com/azuredocs/azure-vote-front:v1 labuser111acr.azurecr.io/azure-vote-front:v2

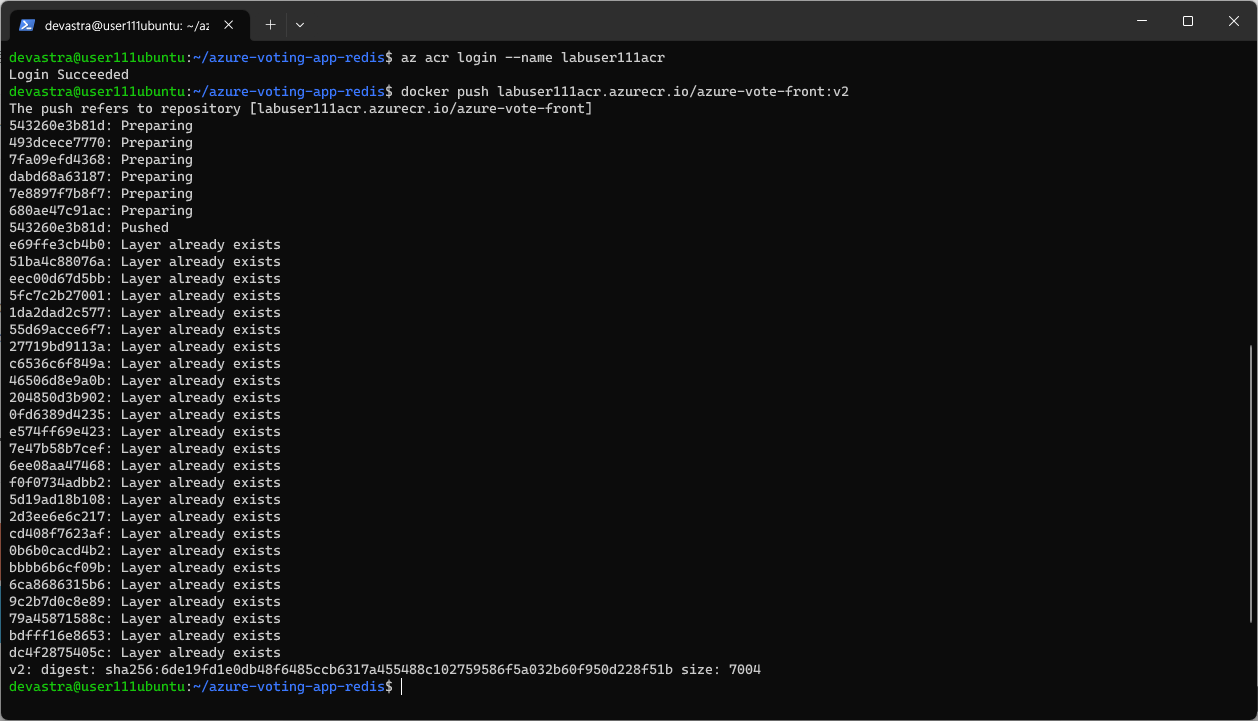

• 다음 명령을 실행하여 ACR에 이미지를 업로드한다.

$ docker push labuser111acr.azurecr.io/azure-vote-front:v2



'unauthorized: authentication required' 와 같은 안내문이 출력되면, ACR에 로그인이 풀렸는지 확인한다. 'az acr login --name <azure container registry name>' 명령을 실행하여 ACR에 로그인을 해준다.



업데이트된 애플리케이션 배포하기

• 다음 명령을 실행하여 실행 중인 Pod를 확인한다.

$ kubectl get pod





최대의 작동 시간을 제공하려면 애플리케이션의 Pod의 인스턴스가 여러 개 있어야 한다. 프런트 엔드의 Pod가 하나만 있는 경우, 'kubectl scale --replicas=3 deployment/azure-vote-front' 명령을 실행하여 Pod의 개수를 수동으로 3개로 늘려준다.



•  다음 명령을 실행하여 애플리케이션을 업데이트해준다.

$ kubectl set image deployment azure-vote-front azure-vote-front=labuser111acr.azurecr.io/azure-vote-front:v2



• 다음 명령을 실행하여 Pod의 목록을 확인해본다. 기존의 Pod 인스턴스가 종료되고 새로운 Pod 인스턴스가 실행되고 있는 것을 확인할 수 있다.

$ kubectl get pod



업데이트 된 애플리케이션 테스트해보기

• 다음 명령을 실행하여 @azure-vote-front@서비스의 외부 IP 주소(@EXTERNAL IP@)를 가져온다. 그리고 복사한다.

$ kubectl get service azure-vote-front



• 복사한 외부 IP 주소를 로컬 PC의 웹 브라우저 검색창에 입력하여 접속한다.

업데이트된 애플리케이션을 확인할 수 있다.



AKS(Azure Kubernetes Service)에서 Kubernetes 업그레이드 해보기

업그레이드 가능한 Kubernetes 버전 알아보기

• 다음 명령을 실행하여 업그레이드 할 수 있는 Kubernetes 버전을 확인해본다.

$ az aks get-upgrades --resource-group RG111 --name labuser111aks

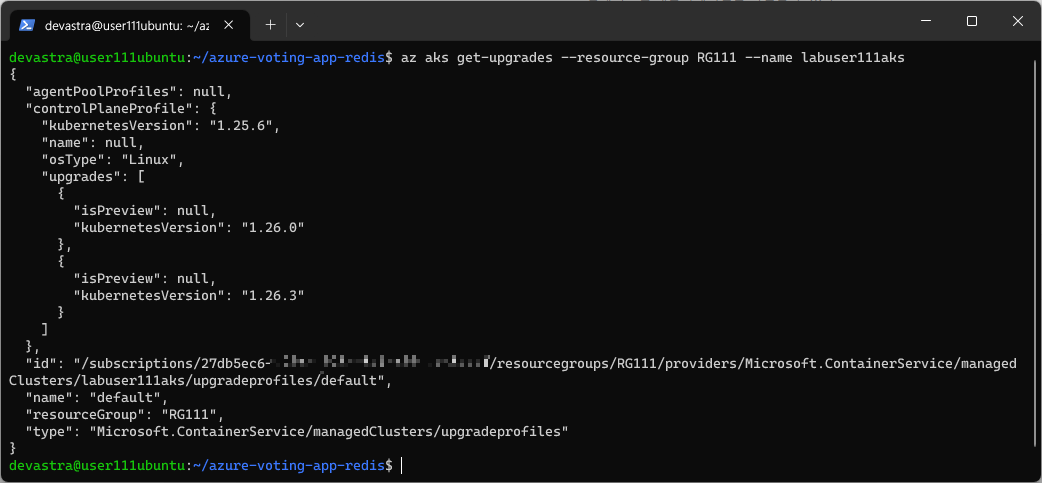

현재 버전은 1,25.6이며, 1.26.0, 1.26.3 버전으로 업그레이드 가능하다는 것을 확인할 수 있다. (upgrades 항목)



클러스터 업그레이드하기

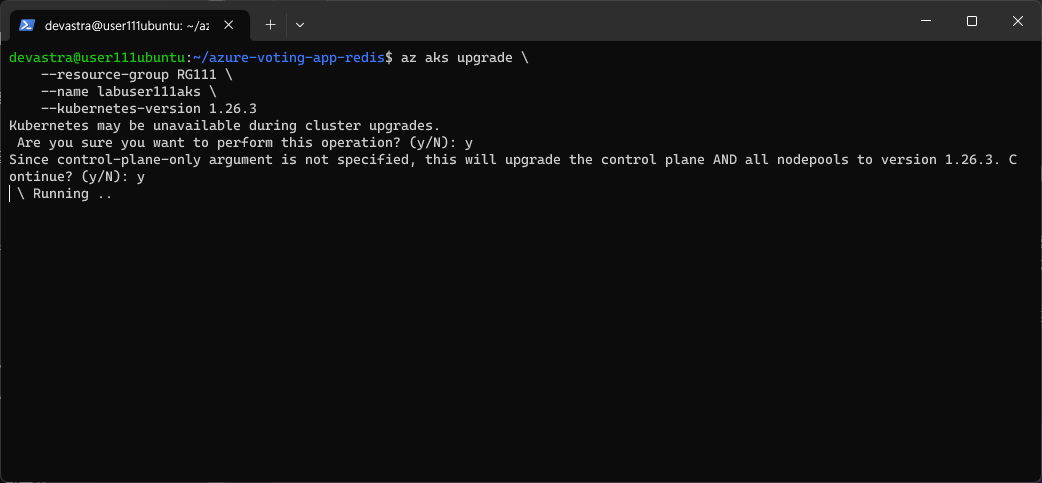

• 다음 명령을 실행하여 Kubernetes 클러스터를 1.26.3 버전으로 업그레이드 해본다.

$ az aks upgrade \
    --resource-group RG111 \
    --name labuser111aks \
    --kubernetes-version 1.26.3

여러 가지를 물어보는데 'y'를 눌러준다. 업데이트 하는데도 시간이 오래 걸린다.

업그레이드가 되면 JSON 형태로 결과가 출력된다.





업그레이드 이벤트 보기

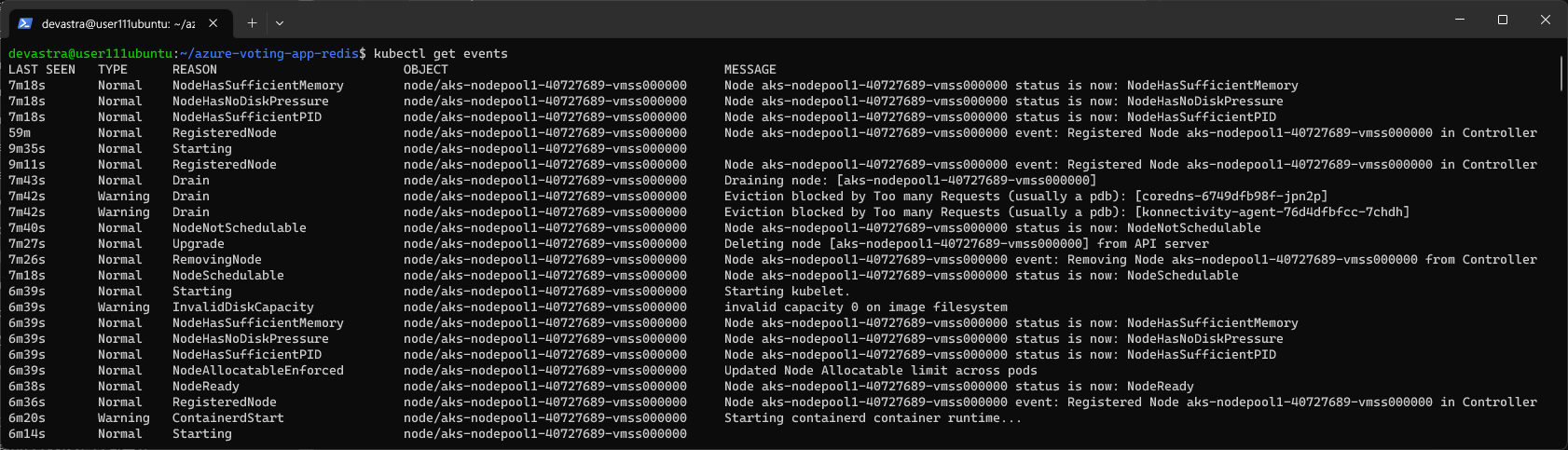

• 다음 명령을 실행하여 기본 네임스페이스에서 업그레이드 이벤트를 확인해본다.

$ kubectl get events



업그레이드 유효성 검사하기

• 다음 명령을 실행하여 업그레이드가 성공했는지 확인해본다.

$ az aks show --resource-group RG111 --name labuser111aks --output table

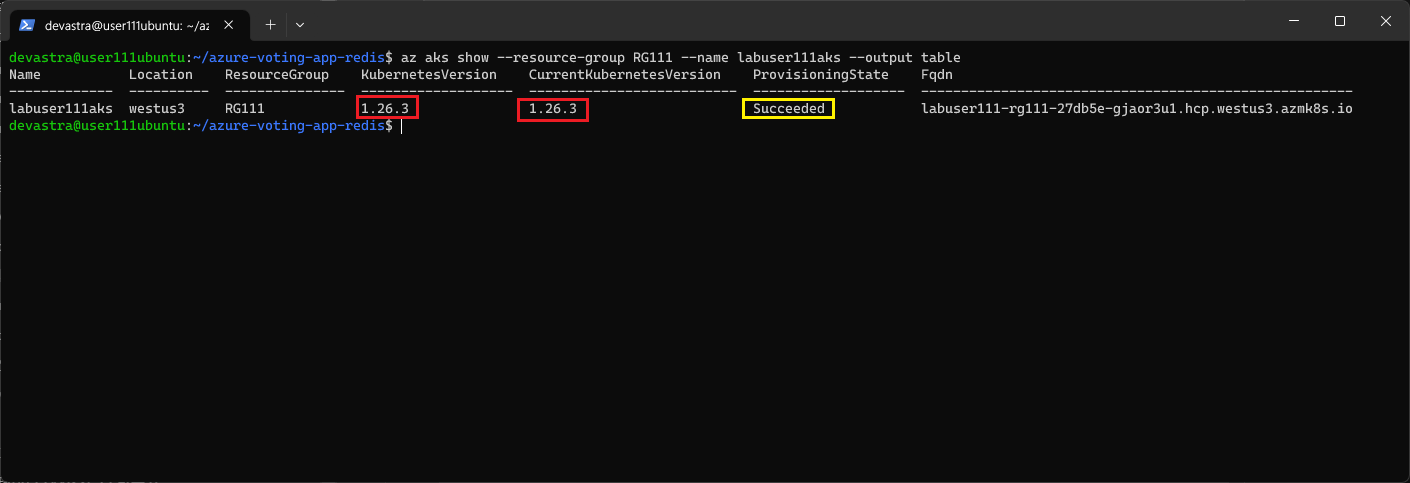

업그레이드가 성공한 것을 확인할 수 있다.



클러스터 삭제하기

• 다음 명령을 사용하여 클러스터를 삭제할 수 있다.

$ az group delete --name RG111 --yes --no-wait



참고 사이트

Azure의 Kubernetes 자습서 - 애플리케이션 준비 - Azure Kubernetes Service

Azure의 Kubernetes 자습서 - 컨테이너 레지스트리 만들기 - Azure Kubernetes Service

Azure의 Kubernertes 자습서 - 클러스터 배포 - Azure Kubernetes Service

Azure의 Kubernertes 자습서 - 애플리케이션 배포 - Azure Kubernetes Service

Azure의 Kubernetes 자습서 - 애플리케이션 크기 조정 - Azure Kubernetes Service

Azure의 Kubernetes 자습서 - 애플리케이션 업데이트 - Azure Kubernetes Service

Azure의 Kubernetes 자습서 - 클러스터 업그레이드 - Azure Kubernetes Service
