[Programming] 순서도(Flowchart)

순서도(Flowchart)

들어가며

• 순서도(Flowchart)에 대해 알아보자.



순서도(Flowchart)

개념

• 프로세스나 시스템의 동작을 그래픽으로 표현하는데 사용되는 다이어그램
• 주로 프로그래밍, 비즈니스 프로세스, 제조업 등 다양한 분야에서 사용되며, 작업의 흐름을 시각적으로 이해하기 쉽게 도와준다.
  • 프로그래밍 전반에 걸쳐 기획 및 개발 단계에서 사용된다.
• 여러 종류의 기호와 선으로 구성되어 있으며, 각각의 기호와 선은 특정 동작이나 결정을 나타내며, 이를 연결하여 작업의 흐름을 나타낸다.



구성 요소

기호	명칭	설명
	단말	순서도의 시작과 끝을 나타냄.
	흐름선	순서도 기호 간의 연결 및 작업의 흐름을 표시함.
	준비	작업 단계 시작 전 해야 할 작업을 명시함.
	처리	처리해야 할 작업을 명시함.
	입출력	데이터의 입출력 시 사용함.
	의사 결정	비교 및 판단에 의한 논리적 분기를 나타냄.
	표시	화면으로 결과를 출력함.



예제

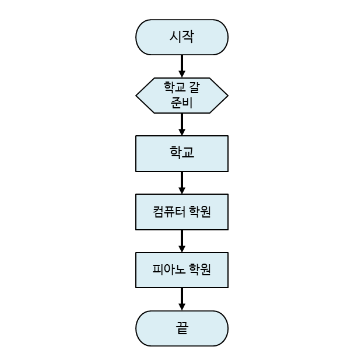

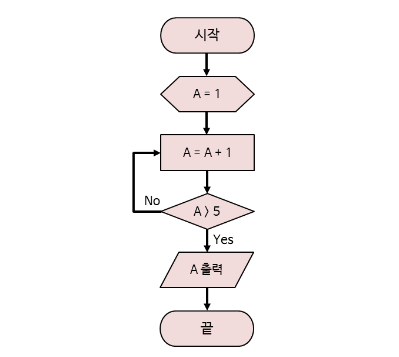

하루 일과	변수 A를 1부터 시작하여 1씩 증가시켜 6이 되면 출력
